Lắp đặt bộ chuyển đổi HDMI qua cáp mạng LAN

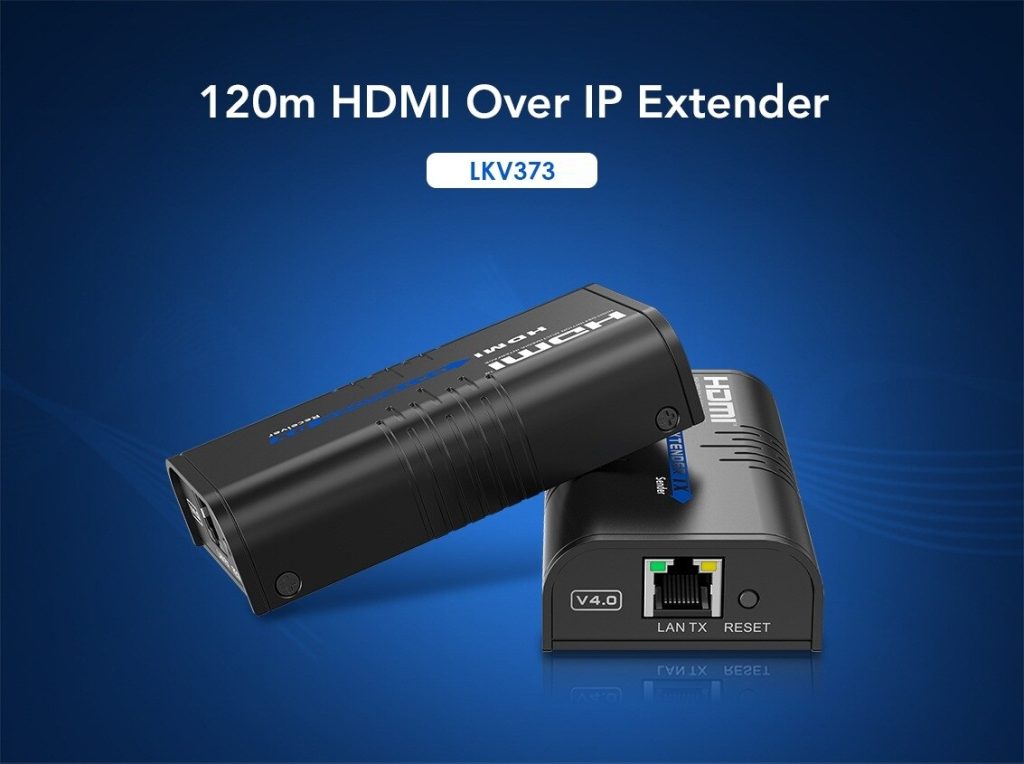

Trong môi trường mạng LAN tốc độ cao hiện nay, công nghệ AV qua IP (AV over IP) cho phép kết nối liền mạch một hoặc nhiều màn hình trên một mạng duy nhất. Bộ chuyển đổi HDMI sang LAN bao gồm LKV373 (1080@60Hz) hoặc LKV473 (4K@60Hz) là giải pháp AV qua mạng LAN giúp đơn giản hóa và tiết kiệm chi phí phân phối tín hiệu HDMI. Công nghệ truyền tín hiệu HDMI qua mạng LAN cho phép mở rộng từ một nguồn phát Video tới một hoặc nhiều màn hình LCD thông qua mạng cục bộ (LAN), sử dụng cáp Ethernet tiêu chuẩn thay vì kết nối HDMI trực tiếp.

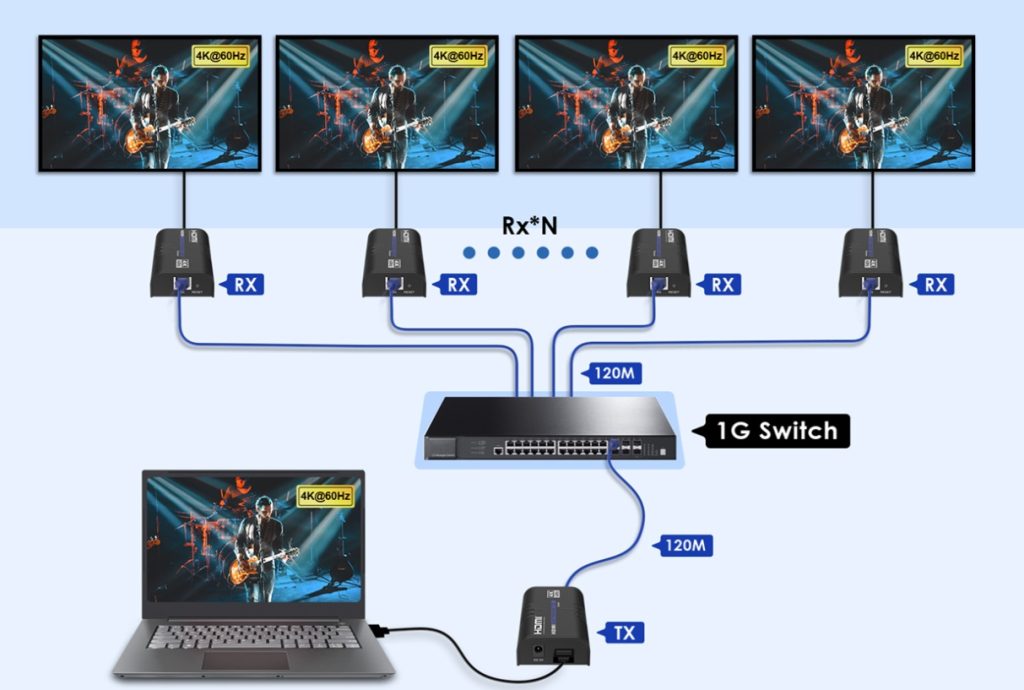

Chỉ với một máy tính và kết nối mạng LAN, bạn có thể dễ dàng phân phối nội dung trên một hoặc nhiều màn hình. Cấu hình này cho phép đặt màn hình ở khoảng cách khá xa so với máy tính nguồn, mang lại sự linh hoạt hơn trong việc quản lý nhiều màn hình trên diện tích lớn. Bộ chuyển đổi HDMI sang LAN LKV373 (1080@60Hz) hoặc LKV473 (4K@60Hz) khắc phục được các hạn chế về khoảng cách, mang lại sự linh hoạt và khả năng mở rộng cao hơn cho việc triển khai các giải pháp AV qua IP, hỗ trợ nhiều loại tín hiệu nghe nhìn, lý tưởng cho các môi trường phức tạp như biển báo kỹ thuật số, màn hình video doanh nghiệp hoặc trung tâm điều khiển, nơi khả năng mở rộng và nội dung độ phân giải cao là rất quan trọng.

Bộ kéo dài HDMI qua mạng LAN là gì?

HDMI là một tiêu chuẩn để truyền dữ liệu âm thanh và video kỹ thuật số từ các thiết bị nguồn đến các thiết bị đầu ra khác nhau như TV và màn hình máy tính.

Bộ kéo dài HDMI qua mạng LAN, còn được gọi là HDMI qua IP hoặc AV qua IP, là sự kết hợp giữa công nghệ HDMI và Ethernet để phân phối và truyền tín hiệu âm thanh và video một cách hiệu quả trên khoảng cách xa. HDMI qua Ethernet hoạt động bằng cách sử dụng thiết bị chuyên dụng để chuyển đổi tín hiệu HDMI thành các gói dữ liệu, sau đó được chuyển đổi ngược lại thành tín hiệu HDMI ở đầu nhận. Ví dụ, nó có thể gửi tín hiệu HDMI từ các thiết bị nguồn như đầu phát Blu-ray và máy tính đến màn hình thông qua cáp Ethernet. HDMI qua Ethernet đang dần được sử dụng rộng rãi trong các phòng hội nghị, rạp chiếu phim gia đình và phòng điều khiển.

Tại sao nên sử dụng bộ kéo dài HDMI qua cáp mạng LAN?

Sử dụng bộ mở rộng HDMI với cáp mạng LAN Ethernet là phương pháp được các chuyên gia ưa chuộng vì một số lý do chính:

• Khoảng cách mở rộng: Trong khi cáp HDMI tiêu chuẩn chỉ có khoảng cách tối đa khoảng (khoảng 15 mét), cáp Cat6 chất lượng cao có thể truyền tín hiệu HDMI lên tới khoảng cách 120 mét tùy thuộc vào loại tín hiệu HDMI 1080p/4K và model thiết bị.
• Sử dụng hạ tầng dây mạng LAN hiện có: Nhiều ngôi nhà và văn phòng hiện đại đã được đi dây bằng cáp Ethernet Cat5e hoặc Cat6. Giải pháp này cho phép bạn tận dụng cơ sở hạ tầng cáp mạng LAN hiện có mà không cần phải chạy cáp HDMI mới với khoảng cách truyền dẫn hạn chế và linh hoạt hơn.
• Tính toàn vẹn tín hiệu: Bộ mở rộng HDMI qua LAN là thiết bị chủ động. Chúng chuyển đổi tín hiệu HDMI sang định dạng phù hợp để truyền qua Ethernet cáp xoắn đôi, sau đó chuyển đổi ngược lại ở đầu bên kia. Quá trình này duy trì tín hiệu mạnh, rõ nét và không bị nén, tránh được sự suy giảm thường gặp ở các cáp thụ động dài.
• Hiệu quả truyền thông: Dễ dàng phân phối tín hiệu HDMI tới một hoặc nhiều màn hình.

Lợi ích của việc sử dụng bộ chuyển đổi HDMI qua cáp mạng LAN

• Truyền dẫn ổn định ở khoảng cách xa: HDMI qua Ethernet cung cấp khả năng truyền dẫn đáng tin cậy và ổn định, đảm bảo tính toàn vẹn của tín hiệu ở khoảng cách xa. Nó phá vỡ giới hạn khoảng cách của cáp HDMI truyền thống, tạo điều kiện thuận lợi cho việc truyền tín hiệu HDMI từ xa trong các văn phòng lớn, rạp chiếu phim gia đình và không gian thương mại.
• Quản lý cáp tốt hơn: Sử dụng công nghệ HDMI qua Ethernet thay vì phải bố trí quá nhiều cáp HDMI truyền thống giúp đơn giản hóa việc quản lý cáp, duy trì sự gọn gàng và hiệu quả. Ngoài ra, cáp Ethernet linh hoạt hơn khi lắp đặt so với cáp HDMI, giúp việc đi dây dễ dàng hơn.
• Tiết kiệm chi phí: Cáp Ethernet được sử dụng rộng rãi trong các hộ gia đình, văn phòng và tòa nhà, giúp việc thiết lập HDMI qua Ethernet dựa trên cơ sở hạ tầng hiện có trở nên khả thi và giảm chi phí lắp đặt hệ thống mạng mới cho HDMI. Hệ thống HDMI qua Ethernet cũng có khả năng mở rộng. Nếu cần mở rộng hệ thống, bạn chỉ cần thêm bộ phát và bộ thu mới thay vì thay thế toàn bộ ma trận.
• Điều khiển tiện lợi: Công nghệ HDMI qua Ethernet cung cấp nhiều giải pháp để quản lý hệ thống nghe nhìn (AV), bao gồm bộ mở rộng HDMI KVM, phần mềm PC, ứng dụng, v.v. Điều này giúp việc điều khiển thiết bị và màn hình trở nên rất thuận tiện.
• Khả năng thích ứng cao: Hệ thống AV truyền thống thường yêu cầu các thiết bị khác nhau cho các môi trường khác nhau; trong khi hệ thống AV qua IP có thể linh hoạt hơn. Bạn chỉ cần thêm bộ phát và bộ thu mới vào hệ thống AV qua IP và tích hợp chúng vào hệ thống.

Các bước kiểm tra trước khi lắp đặt, cài đặt bộ kéo dài HDMI qua mạng LAN

Các cân nhắc lựa chọn bộ kéo dài HDMI qua LAN

Các Loại và Chức Năng

Các bộ mở rộng HDMI qua Ethernet dựa trên các công nghệ và cáp Ethernet khác nhau có thể truyền tín hiệu HDMI trên các khoảng cách khác nhau. Hiện nay, HDMI qua Cat6 là bộ mở rộng HDMI qua Ethernet phổ biến nhất với khả năng tương thích cao nhất. Tuy nhiên, bạn nên chọn bộ mở rộng phù hợp tùy thuộc vào mạng hiện có của mình. Ví dụ, nếu bạn có mạng Ethernet Cat5, bạn nên chọn bộ mở rộng HDMI qua Cat5. Bộ mở rộng KVM và Matrix qua Ethernet cung cấp cho bạn chức năng và khả năng bố trí bổ sung. Ngoài ra, các bộ mở rộng HDMI qua Ethernet có khả năng truyền tín hiệu hồng ngoại cũng rất phổ biến, cho phép điều khiển từ xa các nguồn video.

Độ phân giải

Để truyền video 4K hoặc 1080p, tất nhiên bạn sẽ cần các thiết bị có cấp độ khác nhau. Hãy kiểm tra và đảm bảo bộ mở rộng HDMI qua Ethernet có thể hỗ trợ độ phân giải bạn muốn. Ngoài ra, khoảng cách truyền cũng ảnh hưởng đến khả năng này: với cùng một thiết bị được sử dụng, việc truyền video chất lượng cao hơn có thể phải hy sinh một phần khoảng cách truyền.

Băng thông

Nội dung video độ phân giải cao và tốc độ làm mới cao yêu cầu băng thông cao, vì vậy điều quan trọng là phải đảm bảo rằng bộ mở rộng HDMI có thể đáp ứng yêu cầu xử lý dữ liệu trong quá trình truyền. Chọn bộ mở rộng HDMI qua Ethernet có băng thông lớn hơn sẽ đảm bảo truyền tải mượt mà và độ trễ thấp.

Nguồn điện

Cả bộ phát và bộ thu của bộ mở rộng HDMI qua Ethernet đều cần được kết nối với nguồn điện. Đối với các ứng dụng khó tiếp cận nguồn điện, nên ưu tiên các bộ mở rộng HDMI qua Ethernet có chức năng Cấp nguồn qua cáp (PoC) hoặc Cấp nguồn qua Ethernet (PoE), chỉ cần thêm nguồn điện ở một đầu của cặp mở rộng.

Khả năng tương thích và mở rộng

Bạn cũng nên đảm bảo rằng bộ mở rộng HDMI tương thích với các thiết bị nguồn, thiết bị hiển thị, cáp và thiết bị mạng của bạn hoặc khả năng nâng cấp trong tương lai. Hãy xem xét liệu bạn có thể dễ dàng thêm nhiều bộ phát và bộ thu để mở rộng thiết lập của mình trong tương lai hay không.

Lắp đặt và điều khiển

Hãy xem xét sự tiện lợi của việc lắp đặt và điều khiển. Nên chọn các bộ mở rộng HDMI qua Ethernet có thiết kế cắm và chạy và cấu hình thân thiện với người dùng. Kiểm tra các tùy chọn quản lý và điều khiển, bạn có thể chọn các bộ mở rộng có phần mềm quản lý để dễ dàng điều khiển.

Các công việc chuẩn bị cho lắp đặt bộ kéo dài HDMI

Việc chuẩn bị đầy đủ các thành phần cần thiết là bước đầu tiên để thành công và đảm bảo chất lượng tín hiệu. Dưới đây là danh sách kiểm tra thiết yếu:

• Nguồn HDMI: Có thể là máy tính PC, đầu phát Blu-ray, máy chơi game (PS5, Xbox), hoặc thiết bị phát Video trực tuyến khác.
• Màn hình HDMI: TV, máy chiếu hoặc màn hình máy tính.
• Bộ mở rộng HDMI qua mạng LAN: Bộ phát HDMI (TX) (Kết nối với nguồn HDMI), Bộ thu HDMI(RX) ( Kết nối với thiết bị hiển thị như màn hình LCD có cổng HDMI).
• Hai cáp HDMI ngắn: Bạn cần một cáp HDMI ngắn để kết nối nguồn với bộ phát và một cáp khác để kết nối bộ thu với màn hình LCD.
• Cáp Ethernet hiệu suất cao: Để có kết quả tốt nhất, cáp mạng Cat6 hoặc Cat6a với chiều dài cần thiết, điều này ảnh hưởng trực tiếp đến khoảng cách tối đa và độ phân giải bạn có thể đạt được.

Từng bước quá trình lắp đặt thiết bị HDMI

Quá trình cài đặt khá đơn giản. Hãy làm theo các bước sau một cách cẩn thận để thiết lập dễ dàng.

• Bước 1: Kết nối bộ phát (TX) với nguồn phát: Lấy bộ phát (thường được dán nhãn “TX” hoặc “Sender”). Sử dụng một trong các cáp HDMI ngắn của bạn, kết nối cổng đầu ra HDMI của thiết bị nguồn (ví dụ: đầu phát Blu-ray) với cổng đầu vào HDMI trên bộ phát.
• Bước 2: Kết nối bộ thu (RX) với màn hình: Bây giờ, lấy bộ thu (được dán nhãn “RX” hoặc “Receiver”). Sử dụng cáp HDMI ngắn khác, kết nối cổng đầu ra HDMI trên bộ thu với một cổng đầu vào HDMI khả dụng trên TV hoặc máy chiếu.
• Bước 3: Chạy cáp Ethernet: Đây là kết nối đường dài. Cắm một đầu của cáp Ethernet D-Lay Cable Cat6 vào cổng Ethernet trên bộ phát (TX). Kéo cáp đến vị trí màn hình của bạn và cắm đầu kia vào cổng Ethernet trên bộ thu (RX). Đảm bảo các đầu cắm được khớp chắc chắn vào đúng vị trí.
• Bước 4: Kết nối nguồn điện: Hầu hết các bộ mở rộng HDMI đều cần nguồn điện để khuếch đại tín hiệu. Cắm bộ chuyển đổi nguồn đi kèm vào các giắc cắm nguồn DC trên cả bộ phát và bộ thu, sau đó cắm vào ổ cắm điện hoặc dải nguồn. Một số kiểu máy chỉ cần nguồn điện ở một đầu (thường được gọi là PoC – Power over Cable). Kiểm tra hướng dẫn sử dụng bộ sản phẩm của bạn.
• Bước 5: Bật nguồn và kiểm tra: Bật nguồn thiết bị nguồn và màn hình của bạn. Chuyển màn hình sang đầu vào HDMI chính xác mà bạn đã kết nối với bộ thu. Bây giờ bạn sẽ thấy hình ảnh hoàn hảo từ thiết bị nguồn của mình.

Ứng dụng của bộ kéo dài HDMI qua LAN

• Phòng hội nghị: Bạn có thể chia sẻ các bài thuyết trình và các tài liệu hội nghị khác từ thiết bị ở xa, màn hình hoặc máy chiếu thông qua HDMI qua Ethernet. Với nhiều bộ mã hóa và một bộ giải mã, HDMI qua IP cũng hoạt động như một bộ chuyển mạch HDMI, cho phép chuyển đổi nguồn nhanh chóng giữa nhiều người dùng. Điều này cải thiện đáng kể hiệu quả chia sẻ nội dung và cộng tác.
• Ứng dụng thương mại: Tại các trung tâm mua sắm, cửa hàng bách hóa và nơi công cộng, các nguồn video HD thường cần được truyền đến nhiều thiết bị và ma trận màn hình ở các vị trí xa, chẳng hạn như biển báo kỹ thuật số và màn hình quảng cáo. HDMI qua Ethernet có thể giúp thiết lập dễ dàng mà không cần nhiều cáp HDMI cồng kềnh cho việc truyền dẫn đường dài.

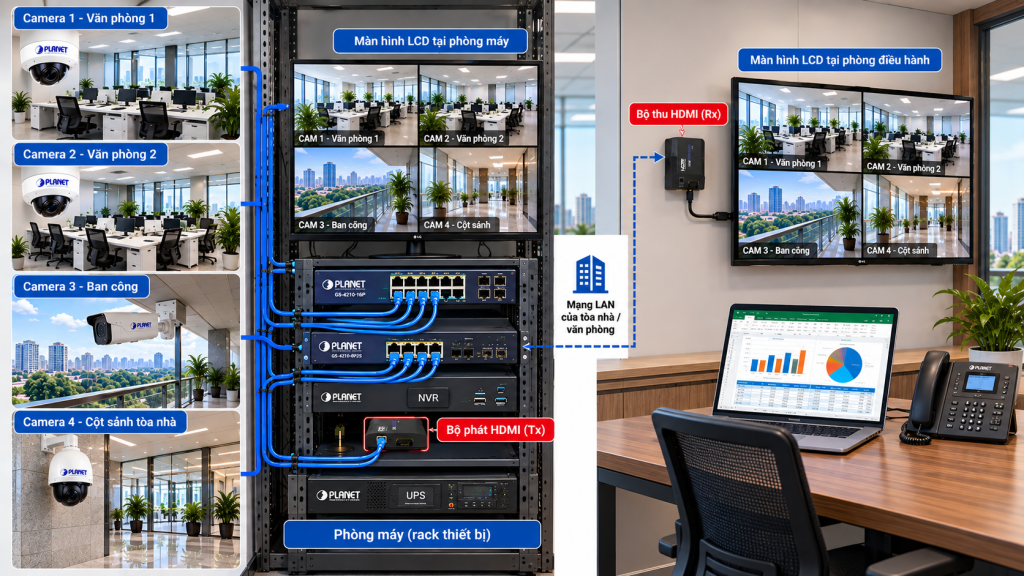

• Trung tâm giám sát: Công nghệ HDMI qua Ethernet có thể được sử dụng để xây dựng hệ thống an ninh. Nó cho phép giám sát tập trung và tăng cường an ninh tổng thể bằng cách tạo điều kiện thuận lợi cho việc truyền tải hình ảnh ghi lại từ camera CCTV theo thời gian thực.
• Rạp chiếu phim tại nhà: HDMI qua Ethernet giúp bạn thiết lập rạp chiếu phim tại nhà một cách dễ dàng. Nó cung cấp cho bạn trải nghiệm giải trí tại nhà liền mạch bằng cách phân phối nội dung nghe nhìn chất lượng cao từ một thiết bị nguồn đến nhiều phòng.
• Không gian giải trí chơi game: Các trò chơi nhập vai như thực tế ảo (VR) yêu cầu một môi trường chơi game rộng rãi và được tổ chức tốt mà không làm giảm độ mượt mà và chất lượng hình ảnh. HDMI qua Ethernet giúp phá vỡ giới hạn khoảng cách giữa màn hình hiển thị và máy chơi game.
