Trong hệ thống mạng doanh nghiệp hiện đại, việc kết nối máy tính, camera IP, điện thoại IP, thiết bị Wi-Fi và các thiết bị IoT đòi hỏi hạ tầng mạng có hiệu suất cao, khả năng quản lý tập trung và tính bảo mật tốt. Đối với các hệ thống quy mô lớn như tòa nhà văn phòng, trường học, bệnh viện, nhà xưởng, siêu thị và trung tâm thương mại, switch mạng thông thường có thể chưa đáp ứng đầy đủ yêu cầu về định tuyến, phân chia mạng và quản lý lưu lượng.
Bộ chuyển mạch switch PoE quản lý lớp 3 (Layer 3 Managed PoE Switch) là giải pháp tích hợp chuyển mạch Ethernet, cấp nguồn qua cáp mạng PoE và chức năng định tuyến IP. Nhờ đó, doanh nghiệp có thể triển khai mạng LAN chuyên nghiệp, giảm thiết bị trung gian, tối ưu băng thông và quản lý hệ thống hiệu quả hơn.

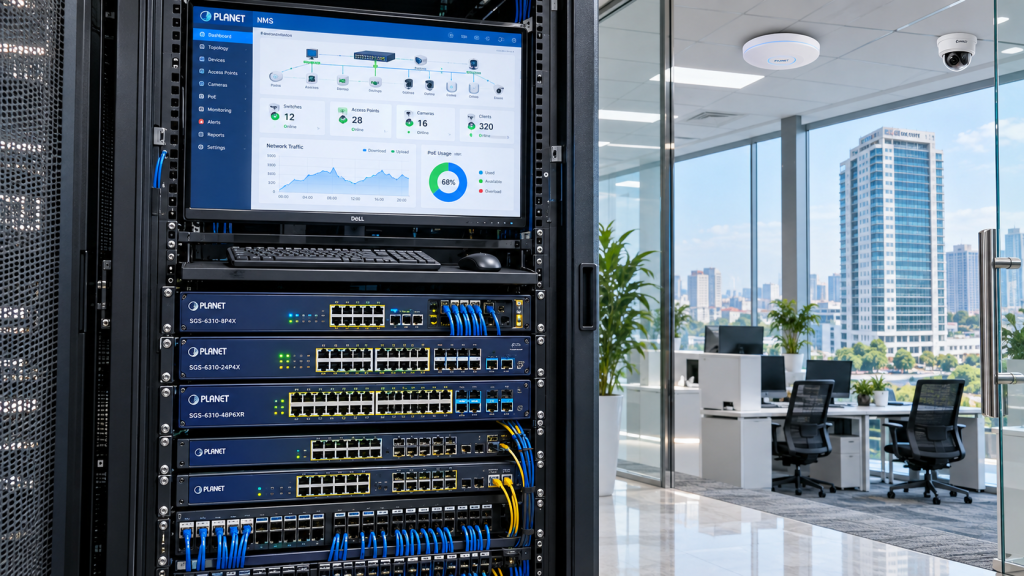

PLANET cung cấp các dòng switch PoE Layer 3 như PLANET SGS-6310-8P4X, PLANET SGS-6310-24P4X và PLANET SGS-6310-48P6XR, đáp ứng các quy mô triển khai từ văn phòng nhỏ đến hệ thống mạng doanh nghiệp có mật độ thiết bị cao. Cả ba model đều hỗ trợ cổng PoE+ Gigabit và cổng uplink quang SFP+ 10Gbps, trong khi khác nhau về số lượng cổng, ngân sách cấp nguồn và năng lực chuyển mạch.
Bảng so sánh switch PoE Layer 3 PLANET SGS-6310-8P4X, PLANET SGS-6310-24P4X và PLANET SGS-6310-48P6XR
Bảng dưới đây tổng hợp các thông số chính để doanh nghiệp dễ lựa chọn thiết bị chuyển mạch switch PoE quản lý lớp 3 phù hợp với quy mô hệ thống.
| Tiêu chí | SGS-6310-8P4X | SGS-6310-24P4X | SGS-6310-48P6XR |
|---|---|---|---|
| Cổng mạng RJ45 | 8 × Gigabit | 24 × Gigabit | 48 × Gigabit |
| Chuẩn cấp nguồn | IEEE 802.3af/at PoE+ | IEEE 802.3af/at PoE+ | IEEE 802.3af/at PoE+ |
| Công suất PoE tối đa mỗi cổng | 30W | 30W | 30W |
| Ngân sách PoE tối đa | 120W | 370W | 740W với nguồn AC + DC theo thông số hãng |
| Cổng uplink quang | 4 × SFP+ 1/10Gbps | 4 × SFP+ 1/10Gbps | 6 × SFP+ 1/10Gbps |
| Năng lực chuyển mạch (Switch Fabric) | 96Gbps | 128Gbps | 216Gbps |
| Định tuyến Layer 3 | IPv4/IPv6 | IPv4/IPv6 | IPv4/IPv6 |
| Định tuyến động | RIP, OSPF | RIP, OSPF | RIP, OSPF |
| Nguồn dự phòng AC/DC | Không phải điểm nổi bật của model | Không phải điểm nổi bật của model | Có hỗ trợ nguồn AC và DC 55V dự phòng |
| Kích thước ứng dụng | Mạng nhỏ, chi nhánh | Mạng vừa và lớn | Mạng mật độ cao, tủ mạng trung tâm |
Nên chọn model nào?
- SGS-6310-8P4X: Phù hợp khi cần khoảng 8 cổng PoE cho camera, Wi-Fi hoặc điện thoại IP, đồng thời muốn sử dụng uplink quang tốc độ cao. Thiết kế không quạt giúp thiết bị thích hợp với một số không gian cần vận hành yên tĩnh.
- SGS-6310-24P4X: Phù hợp cho một tầng văn phòng, trường học, cửa hàng lớn hoặc tủ mạng tập trung có nhiều thiết bị PoE. Ngân sách 370W tạo dư địa cấp nguồn tốt hơn so với model 8 cổng.
- SGS-6310-48P6XR: Phù hợp hệ thống nhiều camera, Wi-Fi AP và thiết bị mạng phân bố dày đặc. Sáu cổng SFP+ cùng khả năng sử dụng nguồn AC/DC dự phòng giúp đáp ứng các thiết kế mạng doanh nghiệp có yêu cầu cao hơn về kết nối và tính liên tục.
Switch PoE Layer 3 là gì? Vì sao doanh nghiệp nên sử dụng?
Switch PoE Layer 3 là thiết bị chuyển mạch mạng có khả năng thực hiện các chức năng của switch Layer 2 và định tuyến tại Layer 3 của mô hình OSI. Thiết bị không chỉ chuyển tiếp dữ liệu giữa các cổng Ethernet mà còn có thể định tuyến giữa các mạng IP hoặc VLAN theo cấu hình.
Khi tích hợp PoE+, thiết bị có thể truyền dữ liệu và cấp nguồn điện cho các thiết bị tương thích qua cùng một cáp mạng Ethernet. Điều này giúp giảm nhu cầu sử dụng ổ cắm điện, bộ cấp nguồn riêng và dây dẫn tại từng vị trí lắp đặt.
Các ứng dụng tiêu biểu gồm:
- Camera IP giám sát an ninh.
- Wi-Fi Access Point lắp trần hoặc lắp tường.
- Điện thoại IP tại văn phòng.
- Thiết bị IoT, hệ thống kiểm soát cửa và các thiết bị mạng tương thích.
- Kết nối các switch tầng với hệ thống mạng lõi thông qua cáp quang SFP+.
Các tính năng quản lý ưu việt của switch PoE Layer 3
- Định tuyến Layer 3 giữa các VLAN: Cho phép xây dựng các mạng riêng cho phòng ban, camera, Wi-Fi khách, hệ thống máy chủ và thiết bị IoT. Các VLAN có thể được định tuyến theo chính sách, giúp tổ chức mạng rõ ràng và kiểm soát luồng dữ liệu tốt hơn.
- Uplink quang SFP+ 10Gbps: Các cổng SFP+ hỗ trợ kết nối đến switch core, máy chủ hoặc switch tại những tầng khác bằng cáp quang và module tương thích. Đây là lợi thế khi cần mở rộng mạng và xử lý lưu lượng lớn.
- Quản lý tập trung qua NMS: Các công cụ quản lý tương thích của PLANET hỗ trợ giám sát trạng thái thiết bị, cổng mạng và lưu lượng. Quản trị viên có thể quản lý qua giao diện web hoặc các giao thức quản trị được hỗ trợ, tùy phần mềm và cấu hình triển khai.
- Bảo mật và kiểm soát truy cập: Hỗ trợ ACL, xác thực IEEE 802.1X, RADIUS/TACACS+, bảo vệ cổng và các cơ chế bảo vệ mạng phù hợp. Quản trị viên có thể hạn chế truy cập trái phép và kiểm soát việc trao đổi dữ liệu giữa các nhóm thiết bị.
- Tăng độ sẵn sàng của hệ thống: Các tính năng như ERPS, STP/RSTP/MSTP, LACP và VRRP hỗ trợ xây dựng kết nối dự phòng theo thiết kế. Với SGS-6310-48P6XR, nguồn AC/DC dự phòng còn giúp tăng khả năng duy trì hoạt động khi một nguồn gặp sự cố, nếu hệ thống được triển khai đúng cấu hình.
- Quản lý cấp nguồn PoE thông minh: Hỗ trợ bật/tắt PoE theo cổng, giới hạn công suất và ưu tiên cấp nguồn; một số chức năng cho phép lập lịch cấp nguồn. Điều này giúp quản lý camera, điện thoại IP và Wi-Fi AP thuận tiện hơn, đồng thời kiểm soát ngân sách điện năng.
Các mô hình ứng dụng switch PoE Layer 3 trong thực tế
Văn phòng và doanh nghiệp
Switch kết nối máy tính, điện thoại IP, máy in mạng, Wi-Fi AP và camera IP. VLAN có thể phân chia phòng kế toán, kinh doanh, nhân sự, khách và hệ thống giám sát.
Tòa nhà văn phòng nhiều tầng
Mỗi tầng bố trí switch truy cập để kết nối camera, Wi-Fi và thiết bị đầu cuối. Uplink quang từ các tầng về switch trung tâm giúp triển khai đường trục tốc độ cao. Có thể phân VLAN theo tầng hoặc theo đơn vị thuê văn phòng.
Trường học và cơ sở đào tạo
Kết nối Wi-Fi lớp học, camera hành lang, điện thoại IP, hệ thống học trực tuyến và thiết bị trình chiếu mạng. VLAN riêng giúp tách mạng quản trị, giáo viên, học sinh và khách.
Bệnh viện và cơ sở y tế
Phù hợp triển khai camera IP, Wi-Fi nội bộ, điện thoại IP và hệ thống quản lý thiết bị. Cần thiết kế phân vùng mạng, kiểm soát truy cập và dự phòng phù hợp với yêu cầu vận hành, bảo mật của cơ sở y tế.
Nhà xưởng và khu công nghiệp
Kết nối camera, máy tính giám sát, thiết bị IoT và các hệ thống thu thập dữ liệu sản xuất. Các đường truyền dự phòng và phân chia mạng giúp quản lý hệ thống hiệu quả hơn. Môi trường bụi, nóng hoặc rung động cần được xem xét khi lựa chọn vị trí và thiết bị.
Siêu thị và trung tâm thương mại
Hỗ trợ hệ thống camera, Wi-Fi khách hàng, thiết bị thanh toán, máy tính quản lý và thiết bị IoT. VLAN giúp tách mạng thanh toán khỏi mạng khách và hệ thống giám sát, đồng thời uplink quang hỗ trợ kết nối giữa các khu vực.
Khách sạn, trung tâm hội nghị và lĩnh vực kinh doanh khác
Có thể triển khai cho phòng họp, khách sạn, nhà hàng, showroom, kho vận, tòa nhà thông minh và trung tâm dữ liệu quy mô phù hợp. Thiết kế mạng nên căn cứ số lượng thiết bị, lưu lượng và yêu cầu bảo mật của từng ứng dụng.

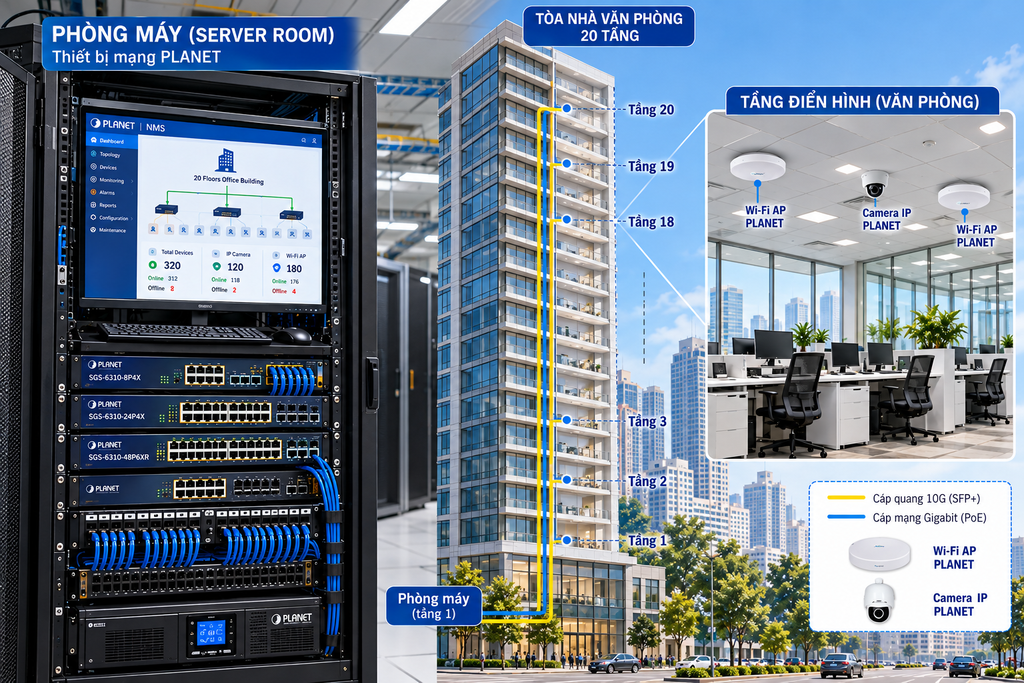

Sơ đồ triển khai tham khảo cho tòa nhà
Mô hình triển khai có thể tổ chức như sau:
- Phòng máy trung tâm: Switch Layer 3 lõi, router/firewall, máy chủ và hệ thống quản lý NMS.
- Đường trục quang: Kết nối switch trung tâm với switch tại các tầng thông qua SFP/SFP+ phù hợp.
- Tủ mạng tầng: Switch PoE cấp nguồn cho Wi-Fi AP, camera IP, điện thoại IP và các thiết bị hỗ trợ PoE.
- Quản lý logic: Phân VLAN theo tầng, bộ phận hoặc chức năng; cấu hình định tuyến, ACL và QoS theo yêu cầu.
- Dự phòng: Thiết kế uplink kép, ERPS hoặc cơ chế phù hợp nếu cần giảm thời gian gián đoạn.
Lưu ý: Đây là sơ đồ nguyên tắc. Số lượng switch và công suất PoE phải được tính theo số thiết bị mỗi tầng, công suất tiêu thụ thực tế, chiều dài cáp và nhu cầu mở rộng.
Cách lắp đặt cơ bản switch PoE Layer 3
- Khảo sát hạ tầng mạng: Thống kê camera, Wi-Fi AP, điện thoại IP, máy tính và các thiết bị đầu cuối; xác định vị trí tủ rack, đường trục quang và nguồn điện.
- Chọn switch phù hợp: Cân đối số cổng RJ45, ngân sách PoE, số cổng SFP+ và nhu cầu định tuyến giữa các VLAN. Dự trù cổng mở rộng và công suất nguồn.
- Lắp thiết bị vào tủ rack: Cố định thiết bị theo hướng dẫn của nhà sản xuất, bảo đảm thông gió, tiếp địa và nguồn điện phù hợp. Với model SGS-6310-8P4X, có thể cân nhắc lắp rack, đặt bàn hoặc treo tường theo hướng dẫn chính hãng.
- Kết nối thiết bị đầu cuối: Dùng cáp mạng phù hợp cho camera, Wi-Fi AP và điện thoại IP. Kết nối cáp quang uplink với module SFP/SFP+ tương thích về tốc độ, bước sóng và loại sợi quang.
- Cấu hình mạng Layer 2 và Layer 3: Thiết lập địa chỉ quản trị, VLAN, địa chỉ IP giao diện VLAN, định tuyến, ACL, DHCP và QoS theo thiết kế. Chỉ bật các tính năng thực sự cần thiết.
- Cấu hình PoE và NMS: Kiểm tra mức tiêu thụ nguồn từng cổng, đặt giới hạn hoặc ưu tiên khi cần và tích hợp với công cụ quản lý tương thích của PLANET.
- Kiểm tra và nghiệm thu: Thử kết nối liên VLAN, tốc độ uplink, trạng thái PoE, độ ổn định của camera và Wi-Fi, khả năng khôi phục khi đường truyền gặp sự cố; lưu bản sao cấu hình để bảo trì.
Lợi ích khi sử dụng thiết bị chuyển mạch switch PoE quản lý lớp 3
Tối ưu chi phí hạ tầng: PoE giúp giảm nhu cầu bộ nguồn riêng tại từng thiết bị. Các cổng uplink quang hỗ trợ kết nối giữa các tủ mạng và tầng nhà mà không cần kéo nhiều đường cáp đồng đường dài.
Tăng hiệu quả quản trị: Quản trị viên có thể quản lý VLAN, định tuyến, quyền truy cập, trạng thái cổng và cấp nguồn từ hệ thống mạng có cấu hình phù hợp.
Tăng khả năng mở rộng: Nhiều cổng PoE, uplink SFP+ 10Gbps và các chức năng stacking trên dòng sản phẩm hỗ trợ xây dựng mạng theo từng giai đoạn, giảm nhu cầu thay toàn bộ hạ tầng khi doanh nghiệp phát triển.
Cải thiện hiệu suất và bảo mật: Phân chia mạng hợp lý, định tuyến Layer 3, ACL và QoS giúp kiểm soát lưu lượng giữa các nhóm thiết bị. Tuy nhiên, bảo mật tổng thể vẫn cần phối hợp với firewall, chính sách tài khoản, cập nhật firmware và quy trình vận hành.
Hỗ trợ tính liên tục của dịch vụ: Các cơ chế dự phòng đường truyền, định tuyến hoặc nguồn điện giúp hạn chế gián đoạn khi được thiết kế, cấu hình và kiểm thử đúng cách.
Lý do nên chọn switch PoE Layer 3 PLANET
- Đa dạng quy mô: Có lựa chọn 8, 24 hoặc 48 cổng PoE+ cho nhiều kiểu triển khai.
- Kết nối tốc độ cao: Uplink SFP+ 10Gbps giúp xây dựng đường trục mạng quang.
- Định tuyến IPv4/IPv6: Hỗ trợ static routing, RIP và OSPF theo tính năng của từng model.
- Quản lý chuyên nghiệp: Hỗ trợ giao diện quản trị và các giao thức giám sát, đồng thời có thể tích hợp công cụ NMS tương thích.
- Kiểm soát cấp nguồn: Quản lý PoE giúp theo dõi và phân bổ ngân sách nguồn cho thiết bị đầu cuối.
- Phù hợp nhiều ngành: Từ văn phòng, bán lẻ, giáo dục đến tòa nhà và hạ tầng doanh nghiệp.
Để lựa chọn chính xác, doanh nghiệp nên đối chiếu datasheet, phiên bản phần mềm, khả năng tương thích thiết bị đầu cuối và yêu cầu hỗ trợ kỹ thuật trước khi mua. Không nên chỉ dựa vào số lượng cổng hoặc công suất PoE danh nghĩa.
Lời kết
Bộ chuyển mạch switch PoE quản lý lớp 3 PLANET là lựa chọn đáng cân nhắc cho các doanh nghiệp cần kết hợp cấp nguồn PoE+, định tuyến giữa các mạng IP, uplink quang tốc độ cao và quản lý mạng chuyên nghiệp.
Trong đó, PLANET SGS-6310-8P4X phù hợp với hệ thống nhỏ gọn; SGS-6310-24P4X đáp ứng nhiều mạng truy cập quy mô vừa và lớn; còn SGS-6310-48P6XR hướng đến môi trường có mật độ thiết bị cao và nhu cầu nguồn dự phòng theo cấu hình. Việc lựa chọn đúng model, thiết kế VLAN và tính toán công suất sẽ giúp xây dựng hạ tầng mạng ổn định, dễ mở rộng và tối ưu chi phí vận hành.
Nếu doanh nghiệp đang tìm kiếm thiết bị chuyển mạch switch PoE quản lý lớp 3 (Layer 3 Managed PoE Switch) cho camera, Wi-Fi, tòa nhà hoặc hệ thống mạng nhiều tầng, hãy bắt đầu từ nhu cầu thực tế về số cổng, ngân sách PoE, băng thông uplink và chính sách bảo mật để lựa chọn giải pháp phù hợp.
