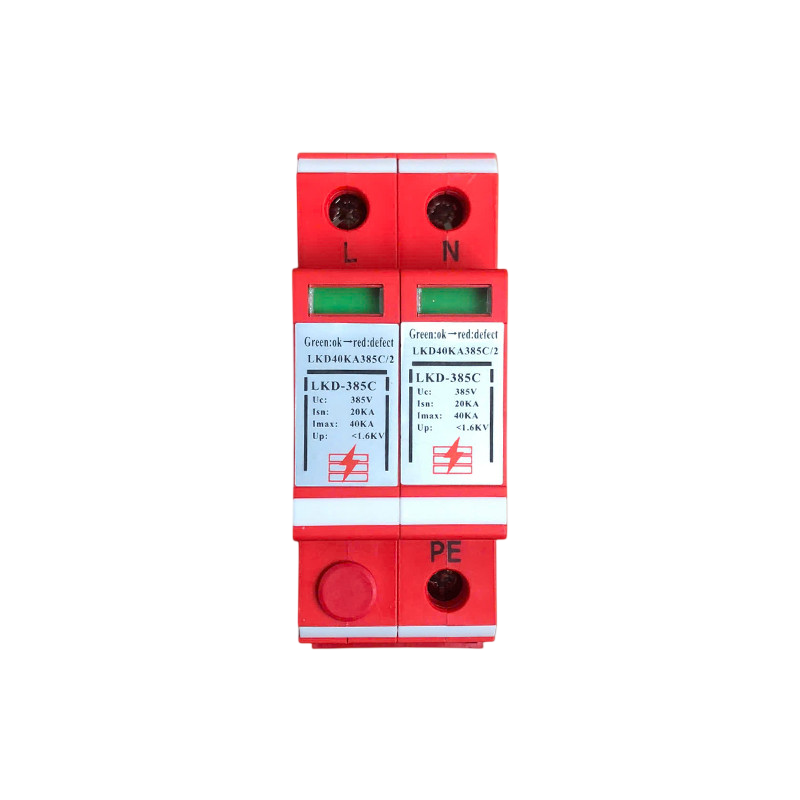

Thiết bị chống sét lan truyền nguồn điện 220VAC LKD40KA385C/2
Thiết bị chống sét lan truyền nguồn điện 220VAC LKD40KA385C/2 là giải pháp bảo vệ hệ thống điện trước các xung quá áp do sét lan truyền và những hiện tượng quá áp tức thời trên đường dây. Với dòng xả tối đa 40kA, dòng xả danh định 20kA và điện áp hoạt động liên tục tối đa 385VAC, thiết bị phù hợp để xem xét lắp đặt trong tủ điện của văn phòng, nhà xưởng, tòa nhà và hệ thống camera giám sát.
Trong hạ tầng công nghệ thông tin, các thiết bị như switch PoE, router, bộ phát WiFi, camera IP và đầu ghi hình NVR đều cần nguồn điện ổn định để hoạt động. Xung điện lan truyền qua hệ thống điện có thể gây hư hỏng bộ nguồn, linh kiện điện tử hoặc làm gián đoạn hoạt động của toàn bộ hệ thống mạng.
Việc sử dụng thiết bị chống sét lan truyền LKD40KA385C/2 giúp hạn chế nguy cơ quá áp trên đường nguồn, góp phần bảo vệ các thiết bị điện và điện tử được cấp nguồn từ hệ thống đã lắp đặt thiết bị. Đối với mạng LAN và camera IP, thiết bị này đóng vai trò bảo vệ đường nguồn điện, cần được phối hợp với bộ chống sét mạng LAN chuyên dụng để bảo vệ đường truyền Ethernet.
Tổng quan thiết bị chống sét lan truyền LKD40KA385C/2
LKD40KA385C/2 là thiết bị chống sét lan truyền dành cho hệ thống điện xoay chiều, được sử dụng nhằm hạn chế tác động của xung điện áp quá độ lên các thiết bị kết nối với nguồn điện.
Thiết bị có thể được lắp đặt trong tủ điện tổng hoặc tủ điện phân phối phù hợp với thiết kế hệ thống. Khi xuất hiện xung quá áp, thiết bị chống sét lan truyền thực hiện chức năng hạn chế điện áp xung và dẫn dòng xung theo đường bảo vệ được thiết kế, giúp giảm nguy cơ hư hỏng cho thiết bị điện tử.
Một số ứng dụng của LKD40KA385C/2 gồm:
- Bảo vệ đường nguồn điện cấp cho switch PoE và thiết bị mạng.
- Hỗ trợ bảo vệ nguồn điện cho router, bộ phát WiFi và các thiết bị mạng khác.
- Bảo vệ đường nguồn cấp cho camera giám sát và đầu ghi hình NVR.
- Ứng dụng trong hệ thống điện của văn phòng, nhà xưởng và tòa nhà.
- Lắp đặt trong tủ điện của hệ thống giám sát an ninh.
- Bảo vệ nguồn điện cho thiết bị điều khiển và các hệ thống điện tử tương thích.
Hiệu quả bảo vệ phụ thuộc vào đặc tính của thiết bị, vị trí lắp đặt, hệ thống tiếp địa và sự phối hợp với các thiết bị chống sét khác. Thiết bị không thay thế hệ thống chống sét trực tiếp cho công trình.
Thiết bị chống sét lan truyền bảo vệ nguồn điện cho mạng LAN
Hệ thống mạng LAN hiện đại sử dụng nhiều thiết bị hoạt động liên tục như switch mạng, router, firewall, máy chủ, thiết bị lưu trữ và điểm truy cập WiFi. Các thiết bị này thường được cấp nguồn từ hệ thống điện 220VAC thông qua bộ nguồn trực tiếp hoặc bộ chuyển đổi nguồn.
Khi sét đánh gần công trình hoặc xảy ra xung quá áp trên lưới điện, điện áp bất thường có thể lan truyền theo đường nguồn và tác động đến thiết bị mạng. Sự cố có thể làm hỏng bộ nguồn, gây lỗi linh kiện hoặc khiến hệ thống mạng ngừng hoạt động.
Thiết bị chống sét lan truyền nguồn điện LKD40KA385C/2 giúp hạn chế nguy cơ xung quá áp trên đường nguồn được bảo vệ. Khi được lắp đặt đúng kỹ thuật, thiết bị góp phần giảm rủi ro đối với các thiết bị điện tử nhạy cảm trong hệ thống mạng LAN.
Đối với hệ thống mạng doanh nghiệp, việc bảo vệ nguồn điện cần được xem xét đồng bộ với bảo vệ đường tín hiệu Ethernet. Một thiết bị chống sét nguồn điện không thay thế được thiết bị chống sét mạng LAN RJ45, bởi xung điện cũng có thể đi vào thiết bị thông qua đường cáp mạng kết nối với các khu vực khác.
Bảo vệ switch PoE và thiết bị mạng
Switch PoE vừa truyền dữ liệu vừa cấp nguồn điện qua cáp Ethernet cho camera IP, điểm truy cập WiFi và điện thoại VoIP. Trong nhiều hệ thống, switch PoE hoạt động liên tục để duy trì kết nối và cấp nguồn cho nhiều thiết bị đầu cuối.
Nếu nguồn điện cấp cho switch xuất hiện xung quá áp, bộ nguồn hoặc mạch điện bên trong có thể bị ảnh hưởng. Khi switch PoE gặp sự cố, nhiều camera và thiết bị mạng kết nối cùng lúc có thể mất nguồn hoặc mất kết nối.
Việc sử dụng thiết bị chống sét lan truyền LKD40KA385C/2 tại hệ thống điện phù hợp giúp hạn chế tác động của xung điện trên đường nguồn cấp cho switch. Đây là một phần trong giải pháp bảo vệ nguồn điện cho hạ tầng mạng.
Để bảo vệ toàn diện hơn, cần xem xét các tuyến cáp Ethernet kết nối đến thiết bị ngoài trời. Bộ chống sét mạng LAN chuyên dụng có thể được bố trí trên các đường truyền phù hợp để hạn chế xung điện lan truyền qua cáp mạng.
Bảo vệ router và thiết bị định tuyến
Router đảm nhiệm việc kết nối mạng nội bộ với Internet và các mạng bên ngoài. Nếu nguồn điện cấp cho router bị ảnh hưởng bởi xung quá áp, thiết bị có thể ngừng hoạt động, gây gián đoạn truy cập mạng của toàn bộ văn phòng hoặc một khu vực.
LKD40KA385C/2 có thể được xem xét trong phương án bảo vệ nguồn điện cấp cho router và các thiết bị mạng tương thích. Việc lựa chọn vị trí lắp đặt cần căn cứ vào sơ đồ phân phối điện, yêu cầu bảo vệ và hướng dẫn kỹ thuật của nhà sản xuất.
Bảo vệ bộ phát WiFi
Các điểm truy cập WiFi thường được cấp nguồn qua adapter, bộ nguồn trung tâm hoặc switch PoE. Tùy cấu hình, cần lựa chọn phương án bảo vệ phù hợp cho đường nguồn AC và đường truyền Ethernet.
Với thiết bị WiFi sử dụng adapter nguồn, thiết bị chống sét lan truyền nguồn điện có thể góp phần hạn chế xung quá áp từ hệ thống điện. Với thiết bị WiFi sử dụng PoE, cần xem xét đồng thời đường nguồn cấp cho switch PoE và tuyến Ethernet nối đến điểm truy cập.
Bảo vệ các thiết bị mạng khác
Ngoài switch PoE, router và WiFi, hệ thống mạng có thể bao gồm máy chủ, thiết bị lưu trữ NAS, bộ điều khiển, thiết bị truyền thông và các thiết bị điện tử có nguồn cấp riêng. Các thiết bị này cũng cần được xem xét trong phương án bảo vệ nguồn điện của công trình.
Việc bố trí thiết bị chống sét lan truyền phù hợp giúp giảm nguy cơ hư hỏng do xung điện, hỗ trợ duy trì hoạt động ổn định của hạ tầng mạng và giảm thời gian gián đoạn khi xảy ra sự cố.
Thiết bị chống sét lan truyền cho hệ thống camera IP
Hệ thống camera IP được sử dụng phổ biến tại văn phòng, nhà xưởng, kho hàng, bãi đỗ xe, trường học, bệnh viện và trung tâm thương mại. Một hệ thống hoàn chỉnh thường bao gồm camera IP, switch PoE, router, đầu ghi hình NVR, màn hình giám sát và thiết bị lưu trữ.
Các thiết bị này sử dụng cả đường nguồn điện và đường truyền dữ liệu. Khi xung điện lan truyền qua hệ thống điện, bộ nguồn của camera, switch PoE hoặc NVR có thể bị ảnh hưởng, dẫn đến mất hình ảnh hoặc gián đoạn ghi hình.
Thiết bị chống sét cho camera LKD40KA385C/2 được sử dụng để bảo vệ đường nguồn điện AC phù hợp trong hệ thống giám sát. Thiết bị có thể được xem xét tại tủ điện cấp nguồn cho các thiết bị mạng trung tâm hoặc những vị trí cần bảo vệ nguồn điện theo thiết kế.
Đối với camera IP ngoài trời, cần phân biệt rõ hai đường xâm nhập của xung điện:
- Đường nguồn điện: Sử dụng thiết bị chống sét lan truyền nguồn AC phù hợp để bảo vệ mạch cấp điện.
- Đường tín hiệu Ethernet: Sử dụng bộ chống sét mạng LAN tương thích với tốc độ mạng và chuẩn PoE của camera.
Kết hợp bảo vệ nguồn điện và đường tín hiệu giúp xây dựng phương án bảo vệ đồng bộ hơn cho hệ thống camera IP.
Bảo vệ nguồn điện cho đầu ghi hình NVR
Đầu ghi hình NVR là thành phần quan trọng trong hệ thống camera IP, đảm nhiệm việc tiếp nhận, quản lý và lưu trữ hình ảnh từ camera. Khi nguồn điện cấp cho NVR gặp sự cố do xung quá áp, hệ thống có thể ngừng ghi hình hoặc mất khả năng truy cập dữ liệu.
LKD40KA385C/2 có thể được xem xét trong phương án bảo vệ nguồn điện tại tủ điện cấp cho NVR, switch PoE, router và các thiết bị liên quan. Việc lựa chọn thiết bị và vị trí lắp đặt phải phù hợp với sơ đồ cấp nguồn của hệ thống.
Bên cạnh bảo vệ nguồn điện, cần đánh giá các đường Ethernet kết nối giữa NVR, switch và camera. Nếu các tuyến cáp mạng có nguy cơ chịu ảnh hưởng của xung điện cảm ứng, cần sử dụng thiết bị chống sét mạng LAN chuyên dụng tại những vị trí thích hợp.
Đối với hệ thống camera quy mô lớn, nên thiết kế giải pháp bảo vệ đồng bộ cho nguồn điện, đường truyền dữ liệu, hệ thống tiếp địa và liên kết đẳng thế của công trình.
Bộ chống sét lan truyền 220VAC với dòng xả tối đa 40kA
Một trong những thông số quan trọng khi lựa chọn thiết bị chống sét lan truyền là khả năng chịu dòng xung. LKD40KA385C/2 có dòng xả danh định 20kA và dòng xả tối đa 40kA theo dạng sóng thử nghiệm 8/20µs.
Dòng xả danh định cho biết mức dòng xung mà thiết bị được đánh giá theo điều kiện thử nghiệm tương ứng. Dòng xả tối đa thể hiện mức dòng xung cực đại theo thông số công bố của sản phẩm. Hai thông số này cần được xem xét cùng với điện áp bảo vệ, điện áp hoạt động liên tục tối đa và sơ đồ lắp đặt.
Thiết bị có điện áp hoạt động liên tục tối đa 385VAC, phù hợp để xem xét trong hệ thống nguồn AC đáp ứng yêu cầu kỹ thuật. Khi sử dụng với nguồn điện 220VAC, cần kiểm tra sơ đồ đấu nối, chế độ bảo vệ và các yêu cầu về bảo vệ quá dòng theo hướng dẫn của nhà sản xuất.
Không nên chỉ dựa vào dòng xả tối đa để đánh giá toàn bộ khả năng bảo vệ. Việc lựa chọn SPD cần căn cứ vào mức độ rủi ro sét, hệ thống điện, thiết bị cần bảo vệ và sự phối hợp với các cấp chống sét khác trong công trình.
Ứng dụng trong văn phòng, nhà xưởng và công trình
Hệ thống mạng LAN doanh nghiệp
Tại văn phòng, thiết bị chống sét lan truyền nguồn điện có thể được sử dụng trong phương án bảo vệ nguồn cấp cho switch, router, máy chủ và thiết bị mạng. Việc bảo vệ phù hợp giúp giảm nguy cơ hư hỏng thiết bị do xung điện lan truyền trên đường nguồn.
Hệ thống camera tại nhà xưởng
Nhà xưởng thường có camera giám sát tại cổng ra vào, hàng rào, dây chuyền sản xuất và khu vực lưu trữ hàng hóa. LKD40KA385C/2 có thể được xem xét tại tủ điện cấp nguồn cho hệ thống camera và thiết bị mạng trung tâm.
Hệ thống camera tại bãi xe và khu vực ngoài trời
Các hệ thống giám sát tại bãi đỗ xe, cổng kiểm soát và khu vực ngoài trời thường có thiết bị đặt xa tủ mạng trung tâm. Cần đánh giá cả nguồn điện cấp cho camera và tuyến cáp truyền dữ liệu để xác định phương án chống sét phù hợp.
Hệ thống WiFi và thiết bị PoE
Tại những công trình sử dụng nhiều điểm truy cập WiFi, switch PoE và thiết bị mạng, bảo vệ nguồn điện là một phần quan trọng của thiết kế hạ tầng. Cần phối hợp bảo vệ nguồn AC với bảo vệ đường Ethernet và hệ thống tiếp địa để giảm rủi ro do xung điện.
Lưu ý khi lắp đặt thiết bị chống sét lan truyền nguồn điện
Để thiết bị chống sét lan truyền hoạt động hiệu quả, cần tuân thủ hướng dẫn kỹ thuật và quy định an toàn điện trong quá trình lắp đặt.
- Lắp đặt tại tủ điện hoặc vị trí phù hợp với sơ đồ phân phối điện của công trình.
- Kiểm tra điện áp làm việc, chế độ bảo vệ và thông số của thiết bị trước khi sử dụng.
- Thực hiện nối đất theo đúng thiết kế và hướng dẫn của nhà sản xuất.
- Bố trí dây nối đất ngắn, thẳng và phù hợp để hạn chế trở kháng đối với dòng xung.
- Phối hợp thiết bị chống sét lan truyền với thiết bị bảo vệ quá dòng theo yêu cầu kỹ thuật.
- Kiểm tra chỉ thị trạng thái của thiết bị nếu model được trang bị chức năng này.
- Đánh giá cả đường nguồn và đường tín hiệu của switch PoE, router, WiFi, camera IP và NVR.
- Không sử dụng thiết bị chống sét nguồn điện để thay thế thiết bị chống sét Ethernet RJ45.
- Việc lắp đặt trong tủ điện cần do người có chuyên môn thực hiện và tuân thủ quy định an toàn điện.
