Thiết bị chống sét lan truyền Goksja LKD105F4H-E100
Thiết bị chống sét lan truyền Goksja LKD105F4H-E100 là giải pháp bảo vệ đường truyền mạng Ethernet trước nguy cơ xung điện áp lan truyền qua cáp mạng. Sản phẩm phù hợp với các hệ thống mạng LAN 100Mbps, camera IP, switch PoE, router, thiết bị WiFi và những thiết bị mạng sử dụng cổng kết nối RJ45 tương thích.
Trong các hệ thống mạng hiện đại, cáp Ethernet không chỉ truyền dữ liệu mà còn có thể truyền nguồn điện PoE đến camera IP và điểm truy cập WiFi. Khi xảy ra sét đánh gần khu vực lắp đặt hoặc xuất hiện xung điện cảm ứng trên đường cáp, các thiết bị điện tử có thể bị hư hỏng, gây gián đoạn kết nối và phát sinh chi phí sửa chữa. Việc sử dụng thiết bị chống sét mạng LAN Goksja LKD105F4H-E100 giúp hạn chế nguy cơ xung điện ảnh hưởng đến các thiết bị được bảo vệ khi được lắp đặt đúng kỹ thuật.

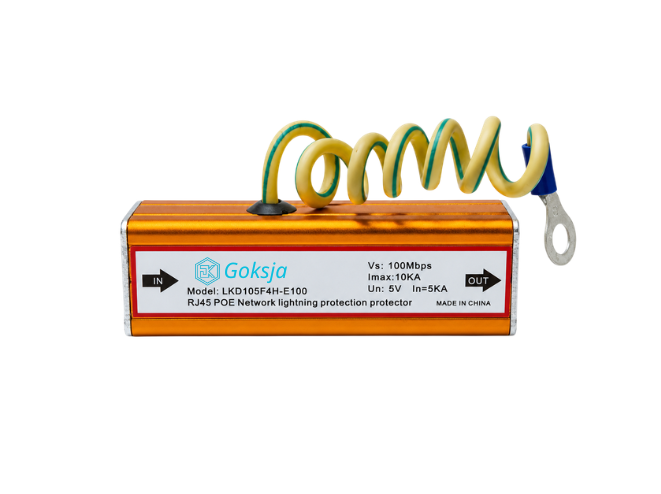

Tổng quan thiết bị chống sét lan truyền Goksja LKD105F4H-E100
Goksja LKD105F4H-E100 là bộ chống sét lan truyền cho đường tín hiệu mạng Ethernet, sử dụng giao diện RJ45 với cấu trúc một đầu vào và một đầu ra. Thiết bị được lắp nối tiếp trên tuyến cáp mạng cần bảo vệ, phù hợp với các kết nối Ethernet có tốc độ truyền dữ liệu tối đa 100Mbps.
Sản phẩm được sử dụng trong những hệ thống có yêu cầu bảo vệ đường truyền mạng, đặc biệt là camera IP ngoài trời, mạng LAN doanh nghiệp và các thiết bị sử dụng kết nối Ethernet kết hợp cấp nguồn PoE.
Khi xuất hiện xung điện áp quá độ, thiết bị chống sét lan truyền giúp hạn chế điện áp xung và dẫn dòng xung theo đường bảo vệ phù hợp. Hiệu quả thực tế phụ thuộc vào khả năng của thiết bị, cách đấu nối, hệ thống tiếp địa và phương án phối hợp bảo vệ tổng thể.
Goksja LKD105F4H-E100 phù hợp với các ứng dụng như:
- Bảo vệ đường mạng Ethernet 100Mbps.
- Bảo vệ kết nối camera IP sử dụng cáp mạng.
- Hạn chế nguy cơ xung điện ảnh hưởng đến cổng mạng của switch PoE.
- Bảo vệ đường kết nối Ethernet của router và thiết bị mạng.
- Sử dụng trong hệ thống mạng LAN có các tuyến cáp đi ngoài trời.
- Bảo vệ kết nối mạng cho các thiết bị tương thích sử dụng nguồn PoE.

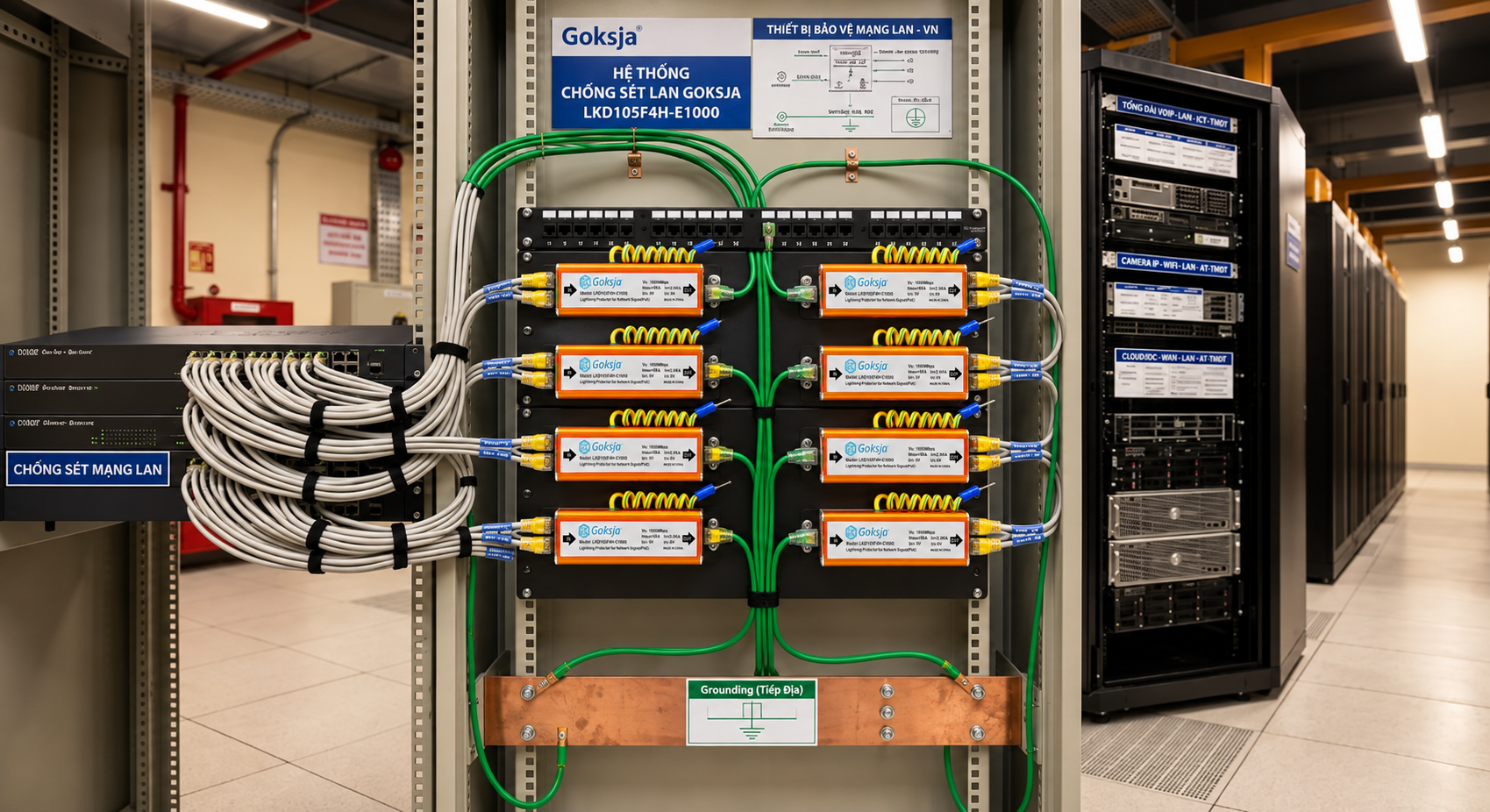

Thiết bị chống sét mạng LAN cho hệ thống Ethernet
Mạng LAN là nền tảng kết nối các thiết bị máy tính, máy chủ, switch, router, camera IP và điểm truy cập WiFi. Trong thực tế, nhiều tuyến cáp mạng được kéo dài giữa các phòng, các tầng hoặc từ tòa nhà đến khu vực ngoài trời. Những tuyến cáp này có thể chịu ảnh hưởng của xung điện cảm ứng khi xảy ra giông sét.
Thiết bị chống sét mạng LAN Goksja LKD105F4H-E100 được lắp đặt trên đường Ethernet nhằm giảm nguy cơ xung điện truyền đến thiết bị mạng qua cáp đồng. Với thiết kế đầu nối RJ45, sản phẩm có thể tích hợp vào tuyến cáp mạng tương thích mà không cần thay đổi toàn bộ hạ tầng Ethernet hiện có.
Khi triển khai bộ chống sét mạng LAN, cần xác định tốc độ kết nối của hệ thống. Goksja LKD105F4H-E100 hỗ trợ truyền dữ liệu 100Mbps, do đó cần kiểm tra yêu cầu của thiết bị đầu cuối trước khi sử dụng. Đối với hệ thống Gigabit Ethernet, nên lựa chọn phiên bản chống sét hỗ trợ 1000Mbps để đáp ứng tốc độ truyền dẫn.
Ngoài việc lựa chọn đúng thiết bị, cần bố trí đường nối đất theo hướng dẫn của nhà sản xuất. Thiết bị chống sét không thể phát huy hiệu quả bảo vệ tối ưu nếu hệ thống tiếp địa không phù hợp.
Bộ chống sét lan truyền cho switch PoE
Switch PoE có khả năng truyền dữ liệu và cấp nguồn điện qua cùng một tuyến cáp Ethernet. Công nghệ này được sử dụng phổ biến trong hệ thống camera IP, mạng WiFi doanh nghiệp, điện thoại VoIP và các thiết bị đầu cuối hỗ trợ PoE.
Do vừa đảm nhiệm truyền dữ liệu vừa cấp nguồn, các cổng PoE cần được bảo vệ phù hợp trước nguy cơ xung điện lan truyền theo đường cáp. Khi xung điện đi vào switch, nó có thể gây hư hỏng cổng mạng, ảnh hưởng đến khả năng cấp nguồn hoặc làm gián đoạn kết nối của thiết bị đầu cuối.
Bộ chống sét lan truyền Goksja LKD105F4H-E100 có thể được xem xét để bảo vệ các tuyến Ethernet 100Mbps có hỗ trợ PoE tương thích. Trước khi lắp đặt, cần kiểm tra chuẩn PoE, điện áp làm việc và sơ đồ kết nối để bảo đảm thiết bị chống sét phù hợp với hệ thống.
Trong hệ thống có nhiều camera IP, việc bảo vệ các tuyến cáp đi ra ngoài trời giúp giảm nguy cơ xung điện ảnh hưởng đến switch PoE và các thiết bị mạng trung tâm. Tùy cấu trúc thực tế, có thể cần bố trí thiết bị bảo vệ tại các đầu tuyến cáp và phối hợp với giải pháp chống sét cho đường nguồn điện.

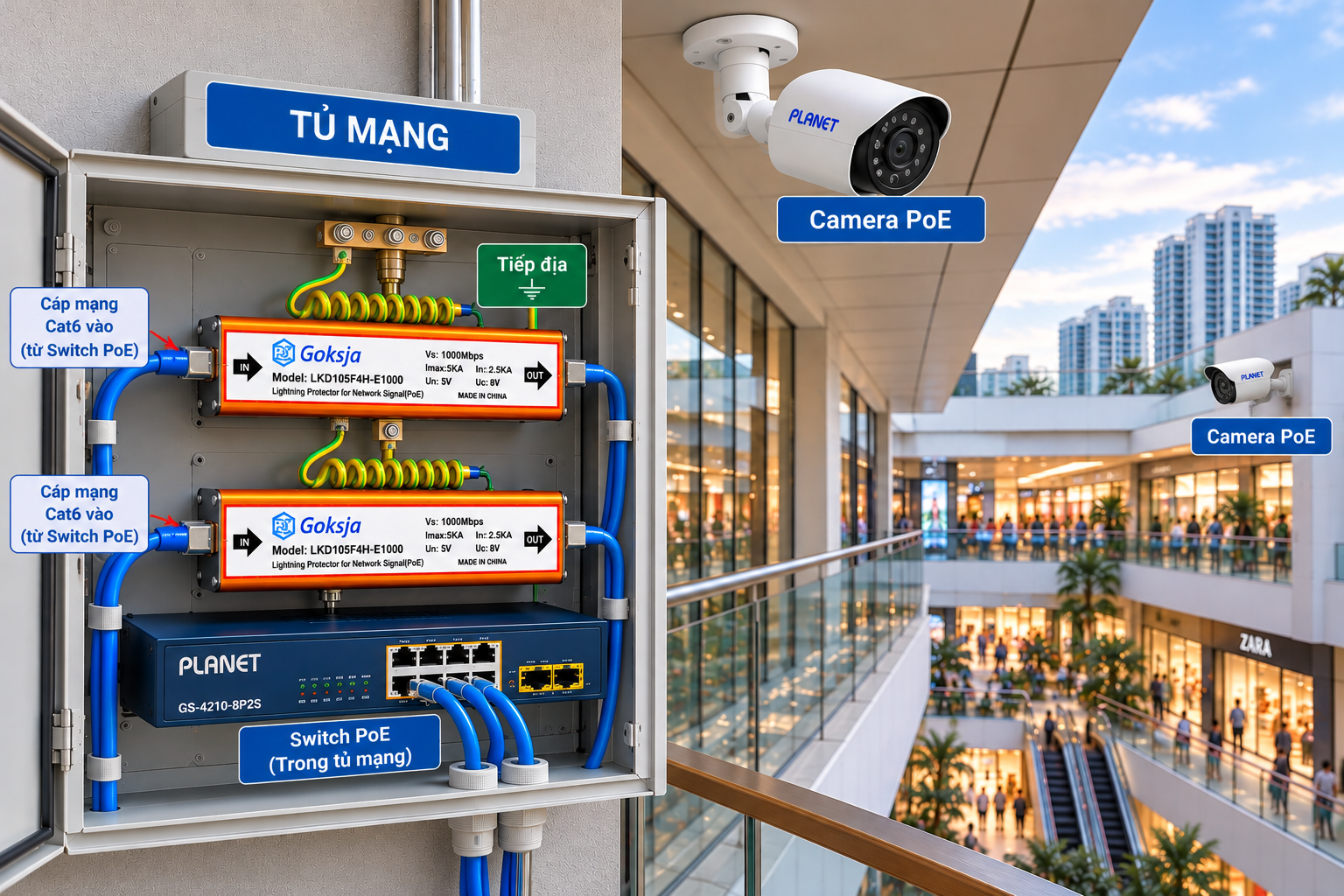

Thiết bị chống sét cho camera IP
Camera IP thường được lắp đặt tại cổng ra vào, hàng rào, bãi đỗ xe, nhà xưởng, kho hàng, khu dân cư và các vị trí ngoài trời. Những vị trí này có thể có tuyến cáp mạng dài và chịu ảnh hưởng của thời tiết, làm tăng nguy cơ xung điện cảm ứng truyền theo cáp Ethernet.
Thiết bị chống sét cho camera Goksja LKD105F4H-E100 được sử dụng để bảo vệ đường truyền mạng của camera IP tương thích. Với kết nối RJ45, thiết bị được lắp trên tuyến Ethernet giữa camera và hệ thống mạng, giúp hạn chế nguy cơ xung điện lan truyền đến cổng mạng của camera.
Đối với camera IP sử dụng PoE, cần lựa chọn thiết bị chống sét có khả năng truyền đồng thời dữ liệu và nguồn PoE phù hợp. Không nên sử dụng thiết bị chỉ hỗ trợ dữ liệu nếu thiết kế không đáp ứng yêu cầu cấp nguồn của camera.
Khi triển khai hệ thống camera ngoài trời, nên đánh giá toàn bộ tuyến cáp từ camera đến switch PoE hoặc thiết bị mạng trung tâm. Việc chỉ bảo vệ một đầu đường cáp có thể không đủ để xử lý mọi tình huống xung điện. Phương án bảo vệ cần được thiết kế phù hợp với chiều dài tuyến cáp, môi trường lắp đặt và hệ thống tiếp địa của công trình.
Bộ chống sét cho camera và đầu ghi hình NVR
Đầu ghi hình NVR là thiết bị trung tâm tiếp nhận, quản lý và lưu trữ hình ảnh từ các camera IP. Trong hệ thống giám sát tập trung, camera thường kết nối đến switch PoE, sau đó truyền dữ liệu về NVR thông qua mạng Ethernet.
Xung điện lan truyền trên đường cáp mạng có thể ảnh hưởng đến cổng Ethernet của camera, switch PoE hoặc các thiết bị mạng tại trung tâm. Vì vậy, giải pháp chống sét cần xem xét cả đường truyền tín hiệu lẫn đường nguồn điện của các thiết bị liên quan.
Goksja LKD105F4H-E100 có thể được sử dụng trên các tuyến Ethernet 100Mbps tương thích trong hệ thống camera IP. Để bảo vệ hệ thống hiệu quả hơn, cần xác định vị trí lắp đặt thiết bị chống sét theo hướng dẫn kỹ thuật và xem xét bảo vệ tại cả phía camera lẫn phía thiết bị mạng trung tâm khi cần thiết.
Ngoài bộ chống sét cho camera trên đường Ethernet, đầu ghi hình NVR và switch PoE cũng cần được xem xét bảo vệ nguồn điện bằng thiết bị chống sét lan truyền nguồn phù hợp. Việc phối hợp bảo vệ nguồn và tín hiệu giúp giảm nguy cơ xung điện xâm nhập qua những đường kết nối khác nhau.
Ứng dụng bảo vệ router, WiFi và thiết bị mạng
Bên cạnh hệ thống camera IP, thiết bị chống sét lan truyền Goksja LKD105F4H-E100 còn có thể được xem xét cho các kết nối Ethernet 100Mbps của router, bộ phát WiFi, máy tính công nghiệp và những thiết bị mạng có cổng RJ45 tương thích.
Router đảm nhiệm chức năng định tuyến và kết nối mạng nội bộ với các mạng khác. Nếu cổng Ethernet gặp sự cố, hoạt động truy cập mạng của một khu vực hoặc toàn bộ hệ thống có thể bị gián đoạn.
Đối với điểm truy cập WiFi sử dụng Ethernet, đặc biệt là thiết bị lắp đặt tại khu vực ngoài trời hoặc vị trí có tuyến cáp dài, việc bảo vệ đường truyền mạng có thể giúp hạn chế nguy cơ hư hỏng do xung điện cảm ứng.
Khi sử dụng Goksja LKD105F4H-E100 cho router, WiFi hoặc các thiết bị mạng khác, cần kiểm tra tốc độ Ethernet, chuẩn cấp nguồn nếu có và yêu cầu kỹ thuật của thiết bị đầu cuối. Với hệ thống sử dụng Gigabit Ethernet, nên lựa chọn bộ chống sét lan truyền có tốc độ tương ứng.
Hướng dẫn lắp đặt thiết bị chống sét lan truyền Goksja LKD105F4H-E100
Để thiết bị chống sét lan truyền hoạt động phù hợp, cần lắp đặt đúng vị trí và tuân thủ sơ đồ kết nối của nhà sản xuất.
Xác định tuyến cáp cần bảo vệ: Kiểm tra đường Ethernet kết nối camera IP, switch PoE, router hoặc thiết bị mạng. Xác định những đoạn cáp đi ngoài trời, giữa các tòa nhà hoặc qua khu vực có nguy cơ xung điện cao.
Kết nối cáp mạng: Sử dụng đầu nối RJ45 để kết nối thiết bị chống sét vào tuyến Ethernet theo đúng chiều vào và ra được ký hiệu trên thiết bị. Kiểm tra các đầu nối và dây cáp trước khi đưa hệ thống vào vận hành.
Thực hiện tiếp địa: Kết nối đầu tiếp địa của thiết bị theo hướng dẫn của nhà sản xuất và thiết kế tiếp địa công trình. Dây nối đất nên được bố trí ngắn, thẳng và phù hợp để hạn chế trở kháng khi có dòng xung.
Kiểm tra tương thích: Xác nhận thiết bị phù hợp với tốc độ truyền dữ liệu, chuẩn PoE và yêu cầu của thiết bị đầu cuối. Goksja LKD105F4H-E100 dành cho kết nối Ethernet 100Mbps, không nên dùng cho tuyến Gigabit nếu cần duy trì tốc độ 1000Mbps.
Kiểm tra hoạt động: Sau khi lắp đặt, kiểm tra đèn báo kết nối, khả năng truyền dữ liệu và hoạt động cấp nguồn PoE nếu có. Đồng thời kiểm tra lại đường nối đất và tình trạng các đầu nối.
Đối với hệ thống có nhiều tuyến cáp ngoài trời, nên xây dựng phương án bảo vệ đồng bộ cho các đường tín hiệu và nguồn điện. Thiết bị chống sét lan truyền chỉ là một phần trong giải pháp bảo vệ tổng thể, không thay thế hệ thống chống sét trực tiếp và tiếp địa của công trình.
