Thiết bị chống sét lan truyền cho mạng LAN và hệ thống camera IP
Trong các hệ thống công nghệ thông tin hiện đại, mạng LAN và hệ thống camera IP được triển khai rộng rãi tại văn phòng, nhà xưởng, trường học, bệnh viện, khách sạn, trung tâm thương mại, kho bãi và các công trình ngoài trời. Những hệ thống này sử dụng nhiều thiết bị điện tử như switch PoE, router, bộ phát WiFi, camera IP và đầu ghi hình NVR. Tuy nhiên, các thiết bị có thể bị ảnh hưởng bởi xung điện quá áp lan truyền qua đường nguồn hoặc cáp mạng, đặc biệt trong điều kiện thời tiết có giông sét.
Việc sử dụng thiết bị chống sét lan truyền là một giải pháp quan trọng nhằm giảm nguy cơ hư hỏng thiết bị, hạn chế gián đoạn kết nối và nâng cao độ tin cậy của hạ tầng mạng. Tùy theo cấu trúc hệ thống, người dùng có thể lựa chọn thiết bị chống sét mạng LAN, bộ chống sét lan truyền cho đường Ethernet hoặc thiết bị chống sét cho camera IP để bảo vệ các cổng kết nối và đường truyền tín hiệu.
Thiết bị chống sét lan truyền là gì?
Thiết bị chống sét lan truyền, thường được gọi là SPD (Surge Protective Device), là thiết bị được thiết kế để hạn chế các xung điện áp quá độ xuất hiện trên đường nguồn hoặc đường tín hiệu. Xung điện có thể phát sinh do sét cảm ứng, sét lan truyền theo hệ thống dây dẫn hoặc hoạt động đóng cắt của các thiết bị điện.
Đối với hệ thống mạng Ethernet, thiết bị chống sét mạng LAN thường được lắp trên đường cáp mạng RJ45 để bảo vệ các giao diện kết nối của thiết bị điện tử. Tùy từng model, thiết bị có thể hỗ trợ Ethernet 10/100Mbps, Gigabit Ethernet và các chuẩn cấp nguồn qua Ethernet PoE.
Khi được lựa chọn và lắp đặt đúng kỹ thuật, bộ chống sét lan truyền giúp hạn chế tác động của xung điện lên cổng mạng của switch, router, thiết bị WiFi, camera IP và các thiết bị có kết nối Ethernet khác.
Cần lưu ý rằng thiết bị chống sét lan truyền không loại bỏ hoàn toàn mọi rủi ro do sét. Hiệu quả bảo vệ phụ thuộc vào đặc tính của thiết bị, phương án tiếp địa, liên kết đẳng thế và cách phối hợp bảo vệ giữa đường nguồn với đường tín hiệu.
Vì sao mạng LAN cần thiết bị chống sét lan truyền?
Mạng LAN là hạ tầng kết nối quan trọng của doanh nghiệp. Khi một thiết bị mạng gặp sự cố do xung điện, hậu quả không chỉ dừng lại ở việc hỏng một cổng kết nối mà còn có thể ảnh hưởng đến nhiều thiết bị sử dụng chung hệ thống.
Các nguyên nhân phổ biến gây ra nguy cơ hư hỏng gồm:
- Sét cảm ứng trên đường cáp mạng: Các tuyến cáp Ethernet kéo dài giữa các phòng, tầng hoặc khu vực ngoài trời có thể chịu ảnh hưởng của xung điện cảm ứng.
- Đường cáp đi ngoài trời: Cáp kết nối giữa các tòa nhà, cột thiết bị, nhà xưởng và khu vực ngoài trời có thể làm tăng nguy cơ xung điện lan truyền vào hệ thống.
- Chênh lệch điện thế giữa các khu vực: Sự khác biệt điện thế giữa các điểm tiếp địa hoặc các công trình có thể gây ra dòng điện không mong muốn qua đường kết nối.
- Nguồn cấp điện không ổn định: Xung quá áp từ hệ thống điện có thể ảnh hưởng đến thiết bị mạng nếu không có biện pháp bảo vệ phù hợp.
- Thiếu bảo vệ tại các cổng tín hiệu: Chỉ lắp thiết bị chống sét cho nguồn điện nhưng bỏ qua đường Ethernet có thể khiến xung điện đi theo cáp mạng vào thiết bị.
Vì vậy, việc sử dụng bộ chống sét mạng LAN nên được xem xét trong quá trình thiết kế hạ tầng mạng, đặc biệt đối với hệ thống có nhiều thiết bị kết nối ngoài trời hoặc các tuyến cáp chạy giữa những khu vực độc lập.
Bảo vệ switch PoE, router và thiết bị WiFi
Thiết bị chống sét cho switch PoE
Switch PoE vừa truyền dữ liệu Ethernet vừa cấp nguồn điện cho các thiết bị đầu cuối thông qua cáp mạng. Các thiết bị thường sử dụng nguồn PoE gồm camera IP, điểm truy cập WiFi và điện thoại VoIP.
Nếu xung điện lan truyền theo đường cáp Ethernet, cổng mạng hoặc mạch cấp nguồn PoE của switch có thể bị ảnh hưởng. Khi switch PoE gặp sự cố, nhiều camera hoặc thiết bị đầu cuối kết nối cùng lúc có thể mất nguồn và mất kết nối mạng.
Thiết bị chống sét mạng LAN hỗ trợ PoE cần tương thích với chuẩn cấp nguồn, điện áp làm việc và tốc độ truyền dữ liệu của hệ thống. Khi lựa chọn, cần kiểm tra khả năng hỗ trợ PoE, PoE+ hoặc các chuẩn PoE công suất cao hơn nếu thiết bị đầu cuối yêu cầu.
Đối với hệ thống có camera IP ngoài trời, nên đánh giá phương án bảo vệ cả phía camera và phía switch theo cấu trúc đường cáp thực tế.
Thiết bị chống sét cho router và thiết bị mạng
Router, gateway, firewall và các thiết bị định tuyến có vai trò kết nối mạng nội bộ với Internet hoặc các mạng khác. Sự cố tại cổng Ethernet có thể làm gián đoạn kết nối của toàn bộ văn phòng hoặc một khu vực sử dụng mạng.
Bộ chống sét lan truyền Ethernet có thể được sử dụng để bảo vệ các tuyến cáp mạng phù hợp trước khi tín hiệu đi vào thiết bị cần bảo vệ. Việc lắp đặt cần bảo đảm thiết bị chống sét không làm suy giảm hiệu năng truyền dẫn và phải đáp ứng tốc độ Ethernet đang sử dụng.
Ngoài router, các thiết bị có thể cần xem xét bảo vệ gồm máy chủ, thiết bị lưu trữ NAS, máy tính công nghiệp, bộ điều khiển mạng và các thiết bị truyền thông có cổng Ethernet.
Thiết bị chống sét cho hệ thống WiFi
Các điểm truy cập WiFi gắn trần, gắn tường hoặc lắp đặt ngoài trời thường được kết nối với switch thông qua cáp Ethernet. Với thiết bị WiFi sử dụng PoE, cùng một tuyến cáp vừa truyền dữ liệu vừa cấp nguồn điện.
Khi cáp mạng kéo dài đến khu vực có nguy cơ xung điện, thiết bị chống sét phù hợp có thể giúp giảm nguy cơ ảnh hưởng đến cổng Ethernet và mạch cấp nguồn của điểm truy cập WiFi.
Đối với hệ thống WiFi ngoài trời hoặc mạng WiFi triển khai trên nhiều tòa nhà, cần xem xét bảo vệ tại các điểm kết nối thích hợp, đồng thời kiểm tra hệ thống tiếp địa và liên kết đẳng thế của công trình.
Thiết bị chống sét cho hệ thống camera IP
Hệ thống camera IP thường bao gồm camera, switch PoE, đầu ghi hình NVR, router, máy chủ quản lý và các thiết bị lưu trữ. Các thành phần này được kết nối với nhau qua mạng Ethernet, trong đó nhiều camera được lắp ở vị trí ngoài trời, trên cột, mái nhà, cổng ra vào hoặc khu vực rộng.
Các tuyến cáp mạng đi ngoài trời có thể chịu ảnh hưởng của xung điện do sét cảm ứng hoặc chênh lệch điện thế. Nếu không có phương án bảo vệ phù hợp, xung điện có thể lan truyền đến camera, switch PoE hoặc đầu ghi hình.
Thiết bị chống sét cho camera là giải pháp cần được cân nhắc khi thiết kế hệ thống giám sát, đặc biệt với camera IP sử dụng PoE và các tuyến cáp mạng có chiều dài lớn.
Bộ chống sét cho camera IP ngoài trời
Camera IP ngoài trời thường được lắp tại những vị trí có nguy cơ chịu ảnh hưởng của thời tiết và xung điện cao hơn thiết bị đặt trong phòng. Bộ chống sét cho camera được lắp trên đường Ethernet phù hợp nhằm hạn chế xung điện lan truyền theo cáp mạng vào camera hoặc hệ thống mạng trung tâm.
Khi lựa chọn thiết bị, cần xác định:
- Tốc độ kết nối của camera: 10/100Mbps hay Gigabit Ethernet.
- Camera có sử dụng nguồn PoE, PoE+ hay chuẩn PoE công suất cao hơn không.
- Thiết bị chống sét có hỗ trợ truyền dữ liệu và cấp nguồn đồng thời hay không.
- Cấp bảo vệ, khả năng chịu xung điện và phương án đấu nối tiếp địa.
- Điều kiện lắp đặt trong nhà, ngoài trời hoặc trong tủ bảo vệ.
Đối với camera lắp trên cột cao, mái nhà hoặc các vị trí có nguy cơ sét cao, bộ chống sét cho camera cần được sử dụng như một phần của giải pháp tổng thể, không thay thế hệ thống chống sét trực tiếp cho công trình.
Bảo vệ switch PoE kết nối camera
Trong hệ thống camera tập trung, nhiều camera IP được kết nối về switch PoE trước khi truyền dữ liệu đến đầu ghi NVR hoặc máy chủ quản lý. Nếu xung điện theo đường cáp từ một camera lan truyền vào switch, sự cố có thể ảnh hưởng đến các cổng mạng và những thiết bị khác cùng hệ thống.
Việc bố trí thiết bị chống sét tại các tuyến cáp phù hợp giúp giảm nguy cơ xung điện tác động đến cổng kết nối. Tùy cấu trúc hệ thống, cần xem xét bảo vệ ở đầu tuyến camera, tại các điểm chuyển tiếp và phía thiết bị mạng trung tâm.
Các thiết bị bảo vệ phải tương thích với tốc độ Ethernet và chuẩn PoE đang sử dụng. Đồng thời, cần bố trí dây nối đất theo hướng dẫn của nhà sản xuất để tránh làm giảm hiệu quả bảo vệ.
Bảo vệ đầu ghi hình NVR
Đầu ghi hình NVR tiếp nhận dữ liệu từ camera IP và thực hiện lưu trữ, quản lý hình ảnh giám sát. Thiết bị có thể kết nối trực tiếp với switch, router, máy chủ hoặc mạng nội bộ của doanh nghiệp.
Nếu xung điện đi theo tuyến cáp Ethernet vào hệ thống trung tâm, cổng mạng của đầu ghi hoặc các thiết bị kết nối có thể bị ảnh hưởng. Vì vậy, khi thiết kế hệ thống camera IP, cần xem xét phương án bảo vệ cả đường truyền tín hiệu ở phía camera và các kết nối mạng tại trung tâm.
Bên cạnh bộ chống sét cho đường Ethernet, nguồn điện cấp cho NVR, switch và các thiết bị liên quan cũng cần được đánh giá để lựa chọn giải pháp bảo vệ phù hợp. Chỉ bảo vệ đường mạng mà bỏ qua đường nguồn có thể khiến hệ thống vẫn tồn tại những đường xâm nhập của xung điện.
Phân loại thiết bị chống sét lan truyền cho mạng LAN

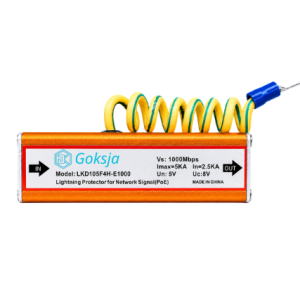

Thiết bị chống sét mạng LAN RJ45 đơn cổng
Đây là loại thiết bị có cổng kết nối Ethernet ở hai phía, được lắp nối tiếp trên tuyến cáp mạng cần bảo vệ. Thiết bị phù hợp với các kết nối riêng lẻ như camera IP, điểm truy cập WiFi, router hoặc những thiết bị mạng có tuyến cáp đi ngoài trời.
Tùy model, thiết bị có thể hỗ trợ Fast Ethernet hoặc Gigabit Ethernet. Với hệ thống PoE, cần chọn loại được thiết kế tương thích với chuẩn cấp nguồn đang sử dụng.

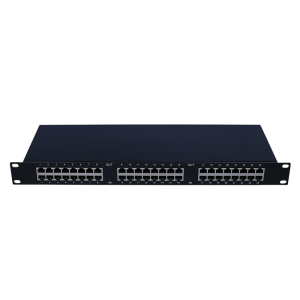

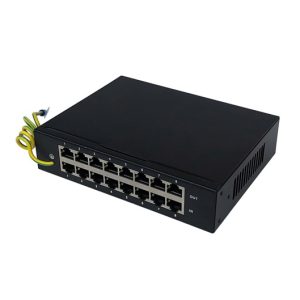

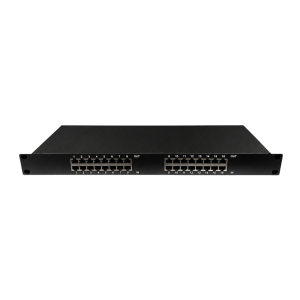

Bộ chống sét lan truyền nhiều cổng
Bộ chống sét nhiều cổng phù hợp với hệ thống có nhiều đường Ethernet cần bảo vệ tập trung, chẳng hạn hệ thống camera IP tại nhà xưởng, bãi xe, tòa nhà, trường học hoặc khu công nghiệp.
Thiết bị nhiều cổng giúp tập trung các tuyến cáp vào một vị trí bảo vệ, thuận tiện hơn cho việc bố trí và quản lý hệ thống. Khi lựa chọn, cần kiểm tra số lượng cổng, tốc độ truyền dẫn, khả năng tương thích PoE và phương án tiếp địa.

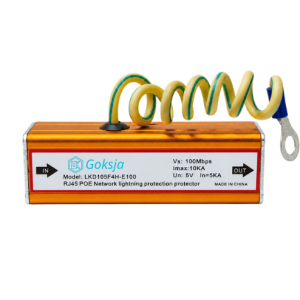

Thiết bị chống sét cho Ethernet PoE
Thiết bị chống sét Ethernet PoE được thiết kế để vừa truyền dữ liệu vừa cho phép nguồn điện PoE đi qua trong điều kiện hoạt động bình thường. Đây là lựa chọn cần thiết đối với nhiều camera IP, điểm truy cập WiFi và thiết bị mạng sử dụng nguồn cấp qua cáp Ethernet.
Không nên mặc định mọi thiết bị chống sét RJ45 đều hỗ trợ PoE. Cần kiểm tra rõ chuẩn PoE, điện áp làm việc, công suất tương thích và tốc độ mạng trước khi lắp đặt.
Cách lựa chọn bộ chống sét mạng LAN phù hợp
Lựa chọn theo tốc độ Ethernet
Tốc độ truyền dẫn là yếu tố quan trọng khi lựa chọn thiết bị chống sét. Hệ thống sử dụng Fast Ethernet có yêu cầu khác với mạng Gigabit Ethernet hoặc các mạng tốc độ cao hơn.
Đối với camera IP Gigabit, switch PoE Gigabit hoặc điểm truy cập WiFi có cổng Gigabit, nên lựa chọn bộ chống sét lan truyền hỗ trợ tốc độ tương ứng để tránh tạo ra điểm nghẽn trên đường truyền.
Lựa chọn theo chuẩn PoE
Với thiết bị sử dụng PoE, cần xác định chuẩn cấp nguồn mà hệ thống đang triển khai. Bộ chống sét phải cho phép truyền dữ liệu và cấp nguồn đúng với thiết kế, đồng thời đáp ứng điện áp và công suất phù hợp.
Việc sử dụng thiết bị không tương thích có thể làm thiết bị đầu cuối không khởi động, hoạt động không ổn định hoặc ảnh hưởng đến hiệu năng kết nối.
Lựa chọn theo môi trường lắp đặt
Thiết bị chống sét lắp trong tủ mạng trong nhà có yêu cầu khác với thiết bị lắp tại cột camera, tủ ngoài trời hoặc khu vực có độ ẩm cao.
Cần kiểm tra khả năng chịu điều kiện môi trường, phương án lắp đặt, mức độ bảo vệ vỏ thiết bị nếu có và yêu cầu đấu nối tiếp địa. Đối với thiết bị đặt ngoài trời, nên sử dụng tủ bảo vệ phù hợp và tuân thủ hướng dẫn của nhà sản xuất.
Kiểm tra thông số bảo vệ
Khi đánh giá bộ chống sét lan truyền, nên xem xét điện áp làm việc liên tục, mức điện áp bảo vệ, khả năng chịu dòng xung, cấu trúc bảo vệ và các tiêu chuẩn thử nghiệm được công bố.
Ngoài thông số điện, cần quan tâm đến khả năng tương thích với đường truyền Ethernet, chuẩn PoE và yêu cầu của thiết bị cần bảo vệ. Không nên chỉ dựa vào tên gọi “chống sét” hoặc số lượng cổng để đánh giá chất lượng của sản phẩm.
Hướng dẫn bố trí thiết bị chống sét cho mạng LAN và camera IP
Hiệu quả của hệ thống chống sét lan truyền phụ thuộc không chỉ vào thiết bị được lựa chọn mà còn vào vị trí lắp đặt và cách triển khai thực tế.
Đối với camera IP ngoài trời: Xem xét lắp bộ chống sét Ethernet trên tuyến cáp gần khu vực camera và bố trí liên kết tiếp địa theo hướng dẫn của nhà sản xuất.
Đối với switch PoE: Đánh giá các đường cáp đi ra ngoài trời hoặc kết nối đến những khu vực có điều kiện điện thế khác nhau. Bố trí thiết bị bảo vệ phù hợp để giảm nguy cơ xung điện truyền vào switch.
Đối với router và thiết bị mạng trung tâm: Xem xét bảo vệ các tuyến Ethernet đi vào khu vực trung tâm, đặc biệt là đường kết nối giữa các tòa nhà hoặc các khu vực độc lập.
Đối với đầu ghi hình NVR: Đánh giá các kết nối mạng với switch và những thiết bị liên quan, đồng thời phối hợp bảo vệ đường nguồn điện cấp cho đầu ghi và thiết bị mạng.

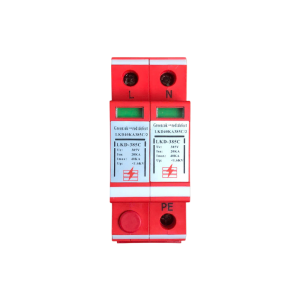

Đối với hệ thống nguồn điện: Sử dụng thiết bị chống sét lan truyền nguồn điện phù hợp tại tủ điện và các vị trí cần bảo vệ theo thiết kế. Giải pháp bảo vệ nguồn phải được phối hợp với bảo vệ đường tín hiệu.
Đối với hệ thống tiếp địa: Bảo đảm đường nối đất của thiết bị chống sét được triển khai đúng hướng dẫn, ngắn và phù hợp với thiết kế kỹ thuật. Việc đấu nối tùy tiện hoặc sử dụng đường tiếp địa không phù hợp có thể làm giảm hiệu quả bảo vệ.
Với công trình có nguy cơ sét cao, cần đánh giá tổng thể hệ thống chống sét trực tiếp, tiếp địa, liên kết đẳng thế, bảo vệ nguồn và bảo vệ đường tín hiệu. Bộ chống sét mạng LAN không thể thay thế toàn bộ các hạng mục này.
Ứng dụng thiết bị chống sét lan truyền trong thực tế
Hệ thống mạng LAN doanh nghiệp
Tại văn phòng và doanh nghiệp, thiết bị chống sét lan truyền có thể được sử dụng để bảo vệ các tuyến mạng kết nối giữa các tầng, khu vực làm việc, phòng máy và thiết bị đầu cuối. Các thiết bị cần xem xét gồm switch, router, bộ phát WiFi, máy chủ và các thiết bị có cổng Ethernet.
Hệ thống camera IP nhà xưởng
Nhà xưởng thường có các tuyến cáp camera chạy dọc theo nhà kho, dây chuyền sản xuất, hàng rào và khu vực ngoài trời. Việc sử dụng thiết bị chống sét cho camera phù hợp giúp giảm nguy cơ hư hỏng do xung điện trên đường tín hiệu.
Hệ thống camera tại bãi xe và cổng ra vào
Camera tại bãi xe, cổng kiểm soát và hàng rào thường được lắp ở vị trí xa tủ mạng trung tâm. Cần đánh giá chiều dài tuyến cáp, điều kiện lắp đặt và nguy cơ chênh lệch điện thế để lựa chọn giải pháp bảo vệ phù hợp.
Hệ thống WiFi ngoài trời
Các điểm truy cập WiFi ngoài trời hoặc hệ thống WiFi kết nối giữa nhiều khu vực có thể sử dụng bộ chống sét Ethernet tương thích với tốc độ mạng và chuẩn PoE. Phương án lắp đặt cần phối hợp với tiếp địa và bảo vệ nguồn điện của thiết bị.
Trường học, bệnh viện và trung tâm thương mại
Những công trình này thường có nhiều switch, router, điểm truy cập WiFi và camera IP hoạt động liên tục. Thiết kế giải pháp chống sét lan truyền phù hợp giúp giảm nguy cơ gián đoạn dịch vụ, hỗ trợ duy trì tính ổn định của hạ tầng mạng và hệ thống giám sát.
Các lưu ý khi sử dụng thiết bị chống sét lan truyền
Để hệ thống bảo vệ hoạt động phù hợp, cần lưu ý một số vấn đề trong quá trình thiết kế, lắp đặt và vận hành:
- Không sử dụng thiết bị chống sét không tương thích với tốc độ Ethernet hoặc chuẩn PoE.
- Không bỏ qua bảo vệ đường nguồn khi hệ thống có nhiều thiết bị điện tử nhạy cảm.
- Không xem thiết bị chống sét RJ45 là giải pháp thay thế cho hệ thống chống sét trực tiếp và tiếp địa công trình.
- Tuân thủ sơ đồ đấu nối, hướng dẫn lắp đặt và yêu cầu tiếp địa của nhà sản xuất.
- Kiểm tra tình trạng thiết bị bảo vệ sau các sự kiện giông sét nghiêm trọng hoặc khi hệ thống xuất hiện lỗi bất thường.
- Đánh giá toàn bộ các đường tín hiệu và nguồn điện đi vào thiết bị cần bảo vệ, thay vì chỉ bảo vệ một kết nối riêng lẻ.
Việc lựa chọn đúng thiết bị chống sét lan truyền, phối hợp bảo vệ nguồn điện và đường mạng, cùng với phương án tiếp địa phù hợp là cơ sở quan trọng để giảm rủi ro cho hệ thống mạng LAN và camera IP.
