Trong các hệ thống mạng hiện đại, doanh nghiệp thường triển khai đồng thời nhiều thiết bị như Wi-Fi Access Point, camera IP, điện thoại IP VoIP và các thiết bị mạng khác. Việc sử dụng switch có khả năng truyền dữ liệu Gigabit và cấp nguồn PoE qua cùng một sợi cáp Ethernet giúp đơn giản hóa thi công, giảm dây nguồn và quản lý hạ tầng tập trung hiệu quả hơn.

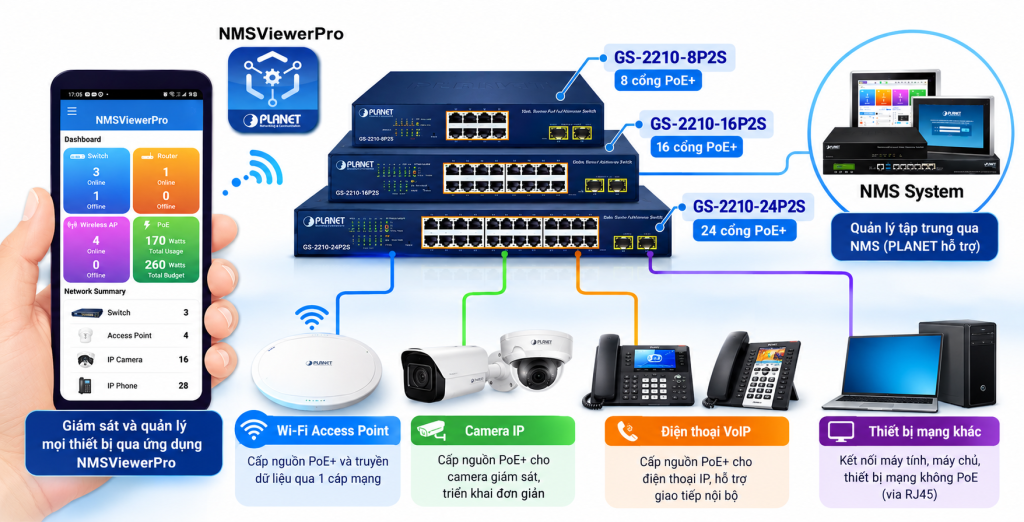

Switch PoE PLANET GS-2210-8P2S, GS-2210-16P2S và GS-2210-24P2S là dòng bộ chuyển mạch Gigabit Layer 2 Web Smart hỗ trợ chuẩn IEEE 802.3af/at PoE+, tích hợp các cổng Ethernet RJ45 Gigabit và 2 khe cắm quang SFP Gigabit. Ba model được thiết kế để đáp ứng các quy mô mạng khác nhau, từ văn phòng nhỏ đến trường học, bệnh viện, khách sạn, siêu thị, trung tâm thương mại và nhà xưởng.
Dòng GS-2210 kết hợp khả năng chuyển mạch Layer 2 với giao diện quản trị Web Smart, cho phép cấu hình VLAN, QoS, Link Aggregation, giám sát cổng và quản lý nguồn PoE. Đây là lựa chọn phù hợp cho doanh nghiệp cần nhiều hơn một switch Plug and Play thông thường nhưng chưa nhất thiết phải triển khai hệ thống quản trị mạng Layer 3 phức tạp.
Bảng so sánh PLANET GS-2210-8P2S, GS-2210-16P2S và GS-2210-24P2S
Ba model có kiến trúc và nhóm tính năng tương tự nhau. Điểm khác biệt chính là số lượng cổng PoE Gigabit, tổng công suất cấp nguồn PoE và khả năng mở rộng thiết bị đầu cuối.
| Thông số | GS-2210-8P2S | GS-2210-16P2S | GS-2210-24P2S |
|---|---|---|---|
| Cổng RJ45 Gigabit | 8 | 16 | 24 |
| Cổng PoE+ | 8 | 16 | 24 |
| Chuẩn PoE | IEEE 802.3af/at | IEEE 802.3af/at | IEEE 802.3af/at |
| Công suất PoE tối đa mỗi cổng | 32W | 32W | 32W |
| Tổng ngân sách PoE | 120W | 240W | 260W |
| Khe cắm SFP Gigabit | 2 | 2 | 2 |
| Switching capacity | 20Gbps | 36Gbps | 52Gbps |
| Tốc độ chuyển tiếp gói tin | 14,88Mpps | 26,78Mpps | 38,68Mpps |
| Bảng địa chỉ MAC | 8K | 8K | 8K |
| Quản trị Web Smart | Có | Có | Có |
| VLAN, QoS, Link Aggregation | Có | Có | Có |
| Nguồn điện | AC 100–240V | AC 100–240V | AC 100–240V |
Lưu ý: Công suất PoE là ngân sách tổng của switch, không phải công suất tối đa có thể cấp đồng thời cho mọi cổng. Mức sử dụng thực tế phụ thuộc tổng tải của các thiết bị kết nối. Tham khảo thông số nhà sản xuất trước khi thiết kế hệ thống.
Nên chọn model nào?
- PLANET GS-2210-8P2S: Phù hợp văn phòng nhỏ, cửa hàng, phòng khám hoặc hệ thống có số lượng camera, Wi-Fi và điện thoại IP vừa phải.
- PLANET GS-2210-16P2S: Phù hợp doanh nghiệp vừa, trường học, khách sạn hoặc văn phòng có nhiều phòng ban và thiết bị PoE.
- PLANET GS-2210-24P2S: Phù hợp mạng có nhiều thiết bị đầu cuối, hệ thống camera tập trung hoặc công trình cần dự phòng cổng để mở rộng.
Khi lựa chọn, cần tính cả số cổng đang dùng, số cổng dự phòng và tổng công suất tiêu thụ của thiết bị PoE. Không nên chỉ căn cứ vào số lượng cổng RJ45.
Lý do nên chọn switch PoE+ PLANET GS-2210 Series
Tích hợp dữ liệu Gigabit và cấp nguồn PoE+
Switch PLANET GS-2210 Series cho phép kết nối các thiết bị mạng tương thích PoE như Access Point, camera IP và điện thoại IP thông qua một sợi cáp Ethernet. Cách triển khai này giúp giảm nhu cầu sử dụng adapter riêng tại từng thiết bị, đặc biệt hữu ích khi lắp đặt trên trần, tường hoặc các vị trí khó tiếp cận.
Chuẩn IEEE 802.3at PoE+ hỗ trợ công suất cao hơn chuẩn IEEE 802.3af, phù hợp với nhiều thiết bị mạng cần nguồn lớn hơn. Tuy nhiên, cần kiểm tra công suất tiêu thụ thực tế và chuẩn PoE của từng thiết bị đầu cuối trước khi triển khai.
Quản trị Layer 2 qua giao diện Web Smart
Khác với switch không quản lý, switch Web Smart cung cấp giao diện quản trị để kỹ thuật viên cấu hình các tính năng mạng cần thiết.
Quản trị viên có thể theo dõi trạng thái cổng, cấu hình VLAN, thiết lập giới hạn băng thông, giám sát lưu lượng và xử lý một số vấn đề kết nối mà không cần truy cập trực tiếp vào từng thiết bị đầu cuối.
Đây là ưu điểm đáng chú ý đối với doanh nghiệp có nhiều phòng ban hoặc cần phân tách mạng camera, mạng thoại và mạng Wi-Fi.
Hai khe cắm quang SFP Gigabit
Mỗi model được trang bị 2 khe cắm SFP 1000BASE-X, hỗ trợ kết nối uplink quang khi sử dụng module SFP phù hợp.
Cổng quang giúp triển khai đường truyền về switch trung tâm hoặc kết nối giữa các khu vực trong tòa nhà. Tùy module và loại sợi quang, tuyến truyền dẫn có thể sử dụng cáp quang single-mode hoặc multimode theo yêu cầu.
Khi thiết kế, cần lựa chọn đúng module SFP, đầu nối, loại sợi quang và khoảng cách truyền dẫn; không mặc định mọi module đều tương thích với nhau.
Hỗ trợ triển khai mạng có phân tách VLAN
VLAN cho phép phân chia mạng logic trên cùng hạ tầng switch. Ví dụ, doanh nghiệp có thể tạo VLAN riêng cho camera IP, điện thoại VoIP, Wi-Fi khách và máy tính nhân viên.
Cách phân tách này giúp quản lý lưu lượng khoa học hơn và hỗ trợ áp dụng chính sách truy cập phù hợp. Để VLAN hoạt động xuyên suốt nhiều switch, các cổng kết nối giữa switch cần được cấu hình đúng chế độ và VLAN tương ứng.
QoS ưu tiên lưu lượng quan trọng
Tính năng QoS hỗ trợ phân loại và ưu tiên lưu lượng theo cấu hình. Trong hệ thống có điện thoại VoIP, video giám sát và dữ liệu văn phòng, QoS có thể giúp ưu tiên lưu lượng thoại hoặc các ứng dụng quan trọng khi mạng xảy ra tranh chấp băng thông.
Hiệu quả thực tế phụ thuộc vào cấu hình switch, thiết bị đầu cuối và toàn bộ đường truyền trong hệ thống.
Giám sát và quản lý nguồn PoE
Các model trong dòng GS-2210 hỗ trợ quản lý nguồn PoE, bao gồm kiểm soát cấp nguồn theo cổng và giới hạn công suất. Tùy cấu hình và firmware, các tính năng quản lý thông minh còn có thể hỗ trợ lập lịch PoE hoặc kiểm tra trạng thái thiết bị đầu cuối.
Nhờ đó, kỹ thuật viên có thể quản lý thiết bị tập trung hơn, thuận tiện khi cần kiểm tra kết nối hoặc tổ chức lịch vận hành.

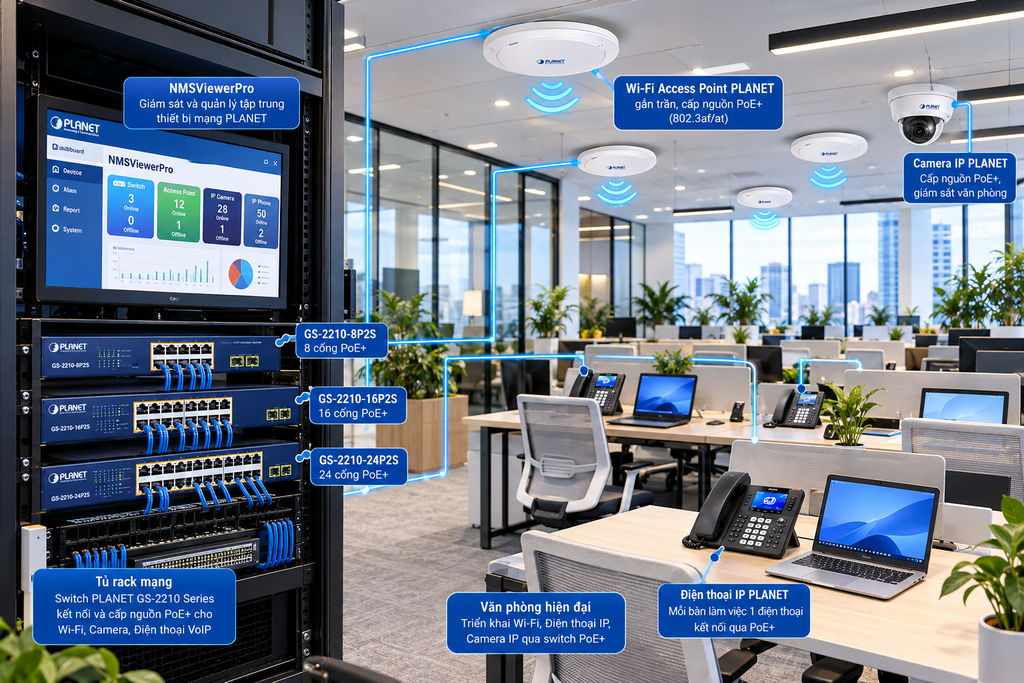

Các mô hình ứng dụng switch PoE PLANET GS-2210 Series
Mô hình cấp nguồn cho hệ thống Wi-Fi doanh nghiệp
Trong văn phòng, trường học, khách sạn và trung tâm thương mại, hệ thống Wi-Fi thường bao gồm nhiều Access Point được lắp trên trần hoặc tường. Switch PoE PLANET GS-2210 giúp truyền dữ liệu và cấp nguồn cho các AP tương thích qua cáp mạng Ethernet.
Mô hình kết nối:
Router/Firewall → Switch PoE PLANET GS-2210 → Cáp mạng Cat5e/Cat6 → Wi-Fi Access Point.
Với công trình nhỏ, GS-2210-8P2S có thể đáp ứng hệ thống AP quy mô vừa phải. Với văn phòng nhiều phòng ban hoặc công trình nhiều tầng, GS-2210-16P2S và GS-2210-24P2S cung cấp thêm cổng để triển khai và mở rộng mạng Wi-Fi.
Lưu ý: cần tính tổng công suất PoE của các AP, đồng thời bảo đảm số lượng thiết bị và vùng phủ sóng phù hợp với thiết kế Wi-Fi.
Mô hình kết nối camera IP giám sát
Hệ thống camera IP thường được triển khai tại văn phòng, bệnh viện, trường học, nhà xưởng, kho hàng và siêu thị. Switch PoE giúp cấp nguồn cho camera và truyền hình ảnh về hệ thống mạng, máy chủ hoặc đầu ghi NVR.
Mô hình kết nối:
Camera IP PoE → Switch PLANET GS-2210 → Switch mạng lõi → NVR/VMS hoặc máy chủ giám sát.
Hai khe SFP Gigabit có thể được sử dụng làm đường uplink quang đến phòng máy hoặc switch trung tâm, khi lắp module SFP tương thích.
Các lợi ích nổi bật:
- Giảm số lượng adapter nguồn tại camera.
- Tập trung kết nối camera về tủ mạng.
- Phân tách VLAN camera với mạng văn phòng khi được cấu hình phù hợp.
- Hỗ trợ giám sát và xử lý sự cố kết nối thuận tiện hơn.
- Dễ mở rộng số lượng camera theo quy mô hệ thống.
Khi lựa chọn switch, cần tính số lượng camera, công suất tiêu thụ ban ngày và ban đêm, mức tải khi bật hồng ngoại hoặc các chức năng PTZ. Ngoài ra, phải bảo đảm tổng ngân sách PoE đủ cho toàn bộ camera hoạt động đồng thời.
Mô hình triển khai điện thoại IP VoIP
Switch PoE PLANET GS-2210 Series có thể cấp nguồn cho điện thoại IP hỗ trợ IEEE 802.3af/at và kết nối điện thoại với tổng đài IP thông qua mạng LAN.
Mô hình kết nối:
Điện thoại IP PoE → Switch PLANET GS-2210 → Mạng LAN → Tổng đài IP/PBX.
Giải pháp phù hợp với quầy lễ tân, phòng giám đốc, văn phòng doanh nghiệp, khách sạn, trường học và trung tâm chăm sóc khách hàng.
Khi kết hợp VLAN thoại và QoS, quản trị viên có thể phân tách lưu lượng thoại với dữ liệu thông thường và thiết lập mức ưu tiên phù hợp. Chất lượng cuộc gọi vẫn phụ thuộc vào toàn bộ hệ thống mạng, tổng đài và cấu hình điện thoại.
Mô hình kết nối mạng trong trường học và bệnh viện
Trong trường học, switch PoE có thể phục vụ hệ thống Wi-Fi tại lớp học, camera hành lang, điện thoại IP tại phòng hành chính và các thiết bị mạng khác.
Trong bệnh viện, thiết bị có thể được sử dụng để kết nối AP, camera và điện thoại IP tại quầy tiếp đón, phòng hành chính, hành lang và các khu vực vận hành.
Với những công trình này, việc phân chia VLAN theo từng nhóm thiết bị giúp quản lý mạng rõ ràng hơn. Tuy nhiên, các hệ thống y tế hoặc ứng dụng quan trọng cần được thiết kế riêng về độ sẵn sàng, nguồn dự phòng và bảo mật.
Mô hình kết nối trong siêu thị và trung tâm thương mại
Tại siêu thị và trung tâm thương mại, switch PoE có thể kết nối camera giám sát, AP Wi-Fi, điện thoại IP tại quầy dịch vụ và các thiết bị đầu cuối hỗ trợ PoE.
Đối với công trình nhiều tầng, các switch tại từng khu vực có thể kết nối bằng cáp quang về switch trung tâm. Mô hình này giúp mở rộng hệ thống mà không cần kéo tất cả cáp đồng về cùng một phòng máy.
GS-2210-8P2S phù hợp với khu vực ít thiết bị; GS-2210-16P2S hoặc GS-2210-24P2S thích hợp hơn với khu vực có nhiều camera và AP. Cần khảo sát số lượng cổng, khoảng cách cáp và ngân sách PoE trước khi quyết định.
Mô hình kết nối tại nhà xưởng và doanh nghiệp sản xuất
Trong nhà xưởng, switch PoE có thể được dùng để kết nối camera giám sát, AP Wi-Fi công nghiệp hoặc điện thoại IP tại văn phòng điều hành và khu vực quản lý.
Các khe SFP giúp triển khai uplink quang đến phòng điều khiển hoặc tủ mạng ở vị trí xa. Với môi trường công nghiệp khắc nghiệt, cần lưu ý rằng dòng GS-2210 tiêu chuẩn có giới hạn nhiệt độ vận hành theo thông số nhà sản xuất; không nên mặc định thiết bị phù hợp để lắp trực tiếp trong môi trường bụi, nhiệt độ cao hoặc rung động mạnh.
Các tính năng tiên tiến trên switch PLANET GS-2210 Series
VLAN IEEE 802.1Q
VLAN giúp chia mạng thành các nhóm logic độc lập, chẳng hạn:
- VLAN 10: máy tính nhân viên.
- VLAN 20: camera IP.
- VLAN 30: điện thoại VoIP.
- VLAN 40: Wi-Fi khách.
Các VLAN cần được cấu hình đồng bộ với router, switch lõi và thiết bị liên quan. VLAN hỗ trợ phân tách lưu lượng nhưng không thay thế hoàn toàn các chính sách bảo mật hoặc kiểm soát truy cập giữa các mạng.
QoS và quản lý băng thông
QoS hỗ trợ phân loại lưu lượng và áp dụng chính sách ưu tiên. Tính năng này hữu ích khi hệ thống đồng thời xử lý cuộc gọi VoIP, video giám sát và truy cập dữ liệu.
Khả năng giới hạn băng thông trên cổng cũng giúp quản trị viên kiểm soát mức sử dụng tài nguyên mạng theo nhu cầu.
Link Aggregation
Link Aggregation cho phép gộp nhiều cổng Ethernet thành một nhóm kết nối logic giữa các thiết bị tương thích. Tính năng này có thể tăng tổng băng thông của đường kết nối và hỗ trợ dự phòng liên kết theo cấu hình.
Cần lưu ý Link Aggregation không làm tăng tốc độ của một kết nối đơn lẻ vượt quá tốc độ cổng vật lý.
IGMP Snooping
IGMP Snooping hỗ trợ quản lý lưu lượng multicast IPv4, hạn chế việc phát dữ liệu multicast đến những cổng không cần thiết khi hệ thống sử dụng các ứng dụng tương thích.
Tính năng này hữu ích trong một số hệ thống video, IPTV hoặc ứng dụng multicast trong doanh nghiệp.
Port Mirroring và chẩn đoán cáp
Port Mirroring cho phép sao chép lưu lượng từ cổng được chọn sang cổng giám sát, hỗ trợ phân tích sự cố bằng công cụ chuyên dụng.
Chức năng chẩn đoán cáp giúp kiểm tra một số lỗi kết nối và hỗ trợ kỹ thuật viên xác định vấn đề trên đường dây mạng nhanh hơn.
Quản lý và giám sát PoE
Switch hỗ trợ các chức năng quản lý nguồn PoE như bật/tắt PoE theo cổng, giới hạn công suất, ưu tiên cấp nguồn và lập lịch PoE theo tính năng được hỗ trợ.
Các công cụ quản lý mạng PLANET tương thích còn có thể hỗ trợ giám sát tập trung. Khả năng sử dụng thực tế phụ thuộc firmware, phiên bản phần mềm và cấu hình triển khai.
Cách lắp đặt switch PoE PLANET GS-2210 cơ bản
Chuẩn bị thiết bị
Trước khi triển khai, cần chuẩn bị:
- Switch PLANET GS-2210-8P2S, GS-2210-16P2S hoặc GS-2210-24P2S.
- Router hoặc firewall kết nối mạng.
- Cáp mạng Cat5e/Cat6 và đầu nối RJ45.
- Module SFP và cáp quang nếu sử dụng uplink quang.
- Camera IP, Wi-Fi Access Point hoặc điện thoại IP tương thích PoE.
- Tủ rack, nguồn điện và thiết bị bảo vệ nguồn phù hợp nếu cần.
Lắp đặt switch
Đặt thiết bị trên bề mặt phẳng hoặc lắp vào tủ rack theo hướng dẫn của nhà sản xuất. Bảo đảm thông gió, khoảng trống tản nhiệt và nguồn điện AC 100–240V phù hợp.
Với môi trường có nguy cơ nhiễu điện hoặc sét lan truyền, cần xem xét phương án nối đất và bảo vệ đường cáp theo yêu cầu công trình.
Kết nối thiết bị đầu cuối
Dùng cáp Ethernet kết nối camera, AP hoặc điện thoại IP vào các cổng RJ45 PoE. Kiểm tra đèn báo cổng và trạng thái cấp nguồn để xác nhận kết nối.
Đối với thiết bị không hỗ trợ PoE, cần cấp nguồn theo thiết kế của thiết bị đó; không nên mặc định mọi thiết bị Ethernet đều cần hoặc hỗ trợ cấp nguồn PoE.
Kết nối uplink
Kết nối switch với router hoặc switch lõi bằng cổng Ethernet hoặc module SFP tương thích.
Nếu sử dụng uplink quang, cần chọn module đúng chuẩn, bước sóng, loại sợi quang và khoảng cách truyền dẫn. Khi liên kết nhiều switch, cần xác định rõ VLAN, chế độ trunk và cấu hình dự phòng nếu có.
Cấu hình Web Smart
Truy cập giao diện quản trị theo hướng dẫn của nhà sản xuất để cấu hình địa chỉ IP quản lý, tài khoản quản trị, VLAN, QoS, Link Aggregation và các chức năng cần thiết.
Nên đổi mật khẩu mặc định, hạn chế quyền truy cập quản trị và sao lưu cấu hình sau khi hoàn thành.
Kiểm tra và nghiệm thu
Kiểm tra kết nối mạng, tốc độ cổng, trạng thái PoE và khả năng truy cập của từng thiết bị đầu cuối.
Với hệ thống camera, kiểm tra hình ảnh và ghi hình; với Wi-Fi, kiểm tra vùng phủ sóng và tốc độ truy cập; với VoIP, kiểm tra cuộc gọi và chất lượng âm thanh.
Đồng thời, đối chiếu tổng công suất PoE thực tế với ngân sách của model để tránh tình trạng thiếu nguồn khi tất cả thiết bị hoạt động cùng lúc.
Lợi ích khi triển khai switch PoE+ PLANET GS-2210 Series
- Giảm chi phí thi công: Dữ liệu và nguồn điện được truyền qua cùng một cáp Ethernet đến thiết bị hỗ trợ PoE.
- Quản lý mạng hiệu quả: Giao diện Web Smart hỗ trợ giám sát và cấu hình các tính năng Layer 2.
- Linh hoạt mở rộng: Có ba lựa chọn 8, 16 và 24 cổng PoE để phù hợp với quy mô công trình.
- Kết nối quang Gigabit: Hai khe SFP giúp mở rộng kết nối đến switch trung tâm hoặc các khu vực xa.
- Tăng khả năng kiểm soát lưu lượng: VLAN, QoS và Link Aggregation hỗ trợ tổ chức mạng theo nhu cầu.
- Đơn giản hóa quản lý nguồn: Có thể giám sát và điều khiển cấp nguồn PoE theo cổng trong phạm vi tính năng hỗ trợ.
- Phù hợp nhiều ứng dụng: Hỗ trợ triển khai mạng Wi-Fi, camera IP, điện thoại VoIP và các thiết bị Ethernet tương thích PoE trong nhiều mô hình doanh nghiệp.
Lời kết
Switch PoE+ PLANET GS-2210-8P2S, GS-2210-16P2S và GS-2210-24P2S là những lựa chọn đáng cân nhắc cho doanh nghiệp cần bộ chuyển mạch Gigabit Layer 2 Web Smart có cấp nguồn PoE+, quản trị mạng và kết nối quang SFP.
Tùy quy mô hệ thống, doanh nghiệp có thể lựa chọn model 8 cổng cho khu vực nhỏ, 16 cổng cho văn phòng vừa hoặc 24 cổng cho hệ thống có nhiều camera, Access Point và điện thoại IP.
Khi thiết kế, cần tính toán số lượng thiết bị, tổng ngân sách PoE, băng thông uplink và yêu cầu quản trị để lựa chọn cấu hình phù hợp. Escom có thể tư vấn switch PLANET, module SFP, cáp mạng và giải pháp kết nối đồng bộ cho văn phòng, trường học, bệnh viện, khách sạn, siêu thị, trung tâm thương mại và nhà xưởng.
