Bộ chuyển đổi HDMI với bộ chuyển mạch HDMI qua mạng IP

HDMI đã trở nên phổ biến trong cuộc sống hàng ngày, cho dù là kết nối với màn hình LCD cho phòng hội nghị, hay quảng cáo tại các trung tâm thương mại, siêu thị, sân bay, nhà ga, hay kết nối TV tại gia đình. Việc truyền dữ liệu chất lượng cao từ nguồn tín hiệu tới hệ thống màn hình LED Screen ngày nay khá dễ dàng nhờ sự kết hợp giữa HDMI với Giao thức Điều khiển Truyền dẫn (TCP)/Giao thức Internet (IP), nhờ đó dữ liệu chất lượng cao có thể được truyền tải trên màn hình LCD mong muốn tại bất kỳ thời điểm nào.

Bộ chuyển mạch HDMI qua mạng IP là gì?

Bộ nối dài HDMI qua mạng IP được xây dựng dựa trên khái niệm AV qua IP. Kỹ thuật này sử dụng giao thức internet hoặc IP để phân phối tín hiệu nghe nhìn qua mạng cục bộ hoặc mạng LAN. Việc thiết lập thường mạng LAN bao gồm một số thành phần như cáp mạng Cat5e/Cat6, bộ chuyển mạch IP Ethernet Switch, v.v.

Bộ chuyển đổi HDMI qua IP về cơ bản sử dụng cơ sở hạ tầng mạng LAN hoặc Internet để phân phối nội dung Video/Audio trên một hoặc nhiều màn hình. Bạn thậm chí có thể truyền phát nội dung thời gian thực với độ trễ thấp, sử dụng công nghệ nén như H.264 hoặc H,265. Lợi ích chính của bộ chuyển đổi HDMI qua IP là tiết kiệm chi phí và nhân công, trong khi mạng lưới sẵn có đáp ứng nhu cầu truyền tải tín hiệu A.V chất lượng cao cho mục đích kinh doanh, thương mại và giải trí.

Phân phối tín hiệu nội dung đa phương tiện Video/Audio với khoảng cách xa hơn

Bộ chuyển mạch HDMI Extender over IP tận dụng cấu trúc IP hoặc Ethernet hiện có để phân bổ tín hiệu video độ nét cao đến nhiều màn hình. Các mạng IP thông thường như Ethernet bị hạn chế về khoảng cách mở rộng để phân phối tín hiệu. Để giải quyết vấn đề này, một thiết bị thường được sử dụng là Ethernet Switch làm hạ tầng truyền dẫn qua dây cáp Cat6/Cat5e cho bộ mở rộng HDMI qua IP. Để có được trải nghiệm HDMI qua IP, trước tiên bạn cần thiết lập một mạng IP hỗ trợ tốc độ mạng Gigabit.

Bộ nối dài HDMI qua IP cần một mạng lưới ổn định để truyền tải tín hiệu đến một hoặc nhiều màn hình. Nhưng tầm quan trọng của việc truyền tải tín hiệu trở nên vô cùng quan trọng khi bạn đang xử lý các giải pháp AV quy mô lớn hoặc thương mại.

Phân phối nội dung Video/Audio bằng bộ chuyển đổi HDMI qua IP hoạt động như thế nào?

Thiết bị phát HDMI và thiết bị thu HDMI

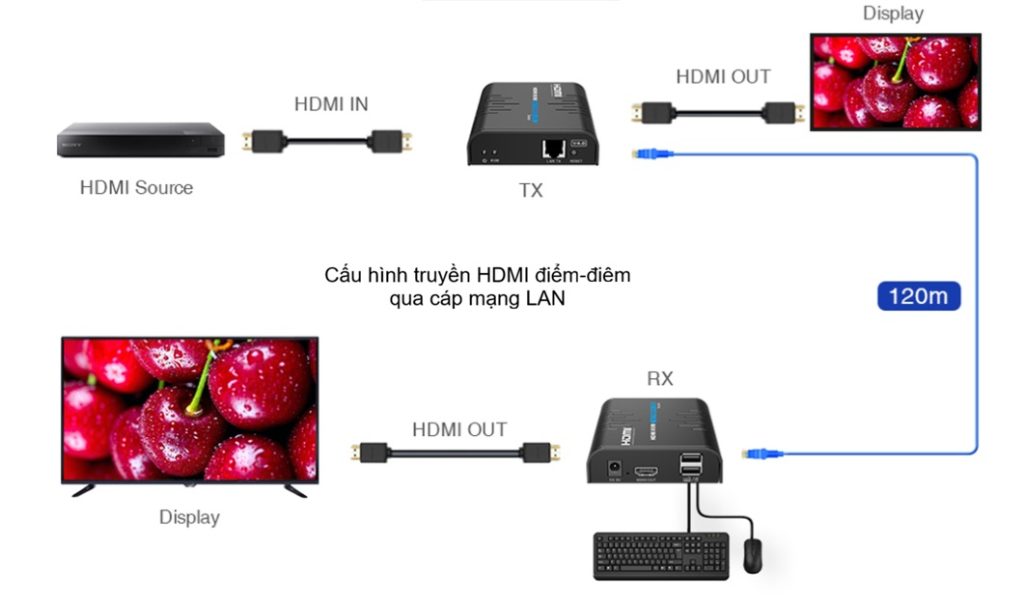

Các thành phần chính của thiết lập HDMI qua IP là HDMI Extender (Transmitter) và HDMI Extender (Receiver), còn được gọi là bộ phát và bộ thu. Thiết bị phát nhận tín hiệu HDMI từ thiết bị nguồn Video/Audio và chuyển đổi thành dữ liệu IP. Sau đó, tín hiệu này được truyền lại qua mạng IP khi kết nối với cáp Ethernet CAT, cho phép truyền tải trên khoảng cách xa hơn (có thể lên đến 120 mét) một cách hiệu quả hơn nhiều. Khi dữ liệu đến đích, thiết bị thu sẽ chuyển đổi dữ liệu IP trở lại thành tín hiệu HDMI, sẵn sàng để hiển thị trên màn hình TV.

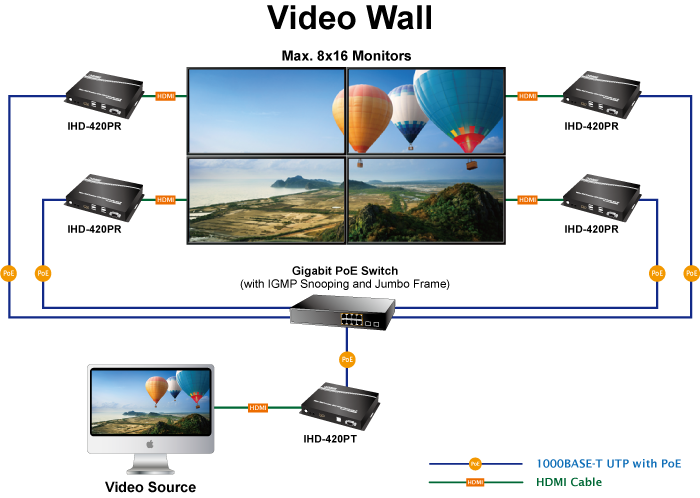

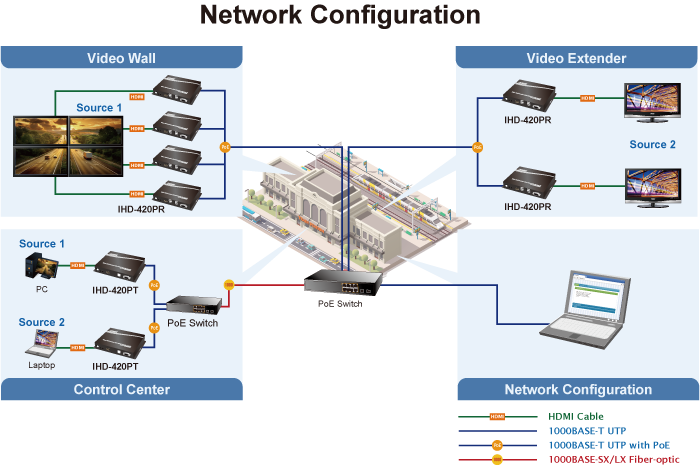

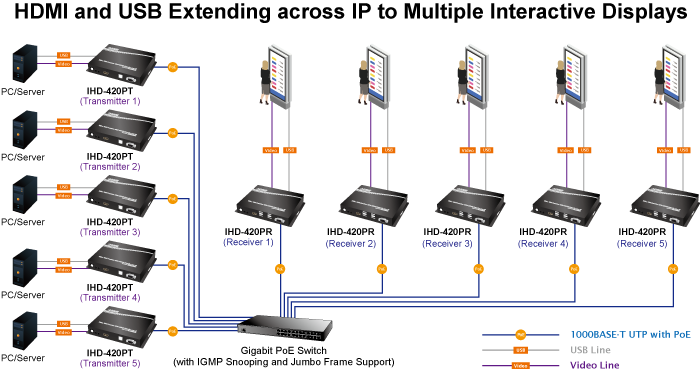

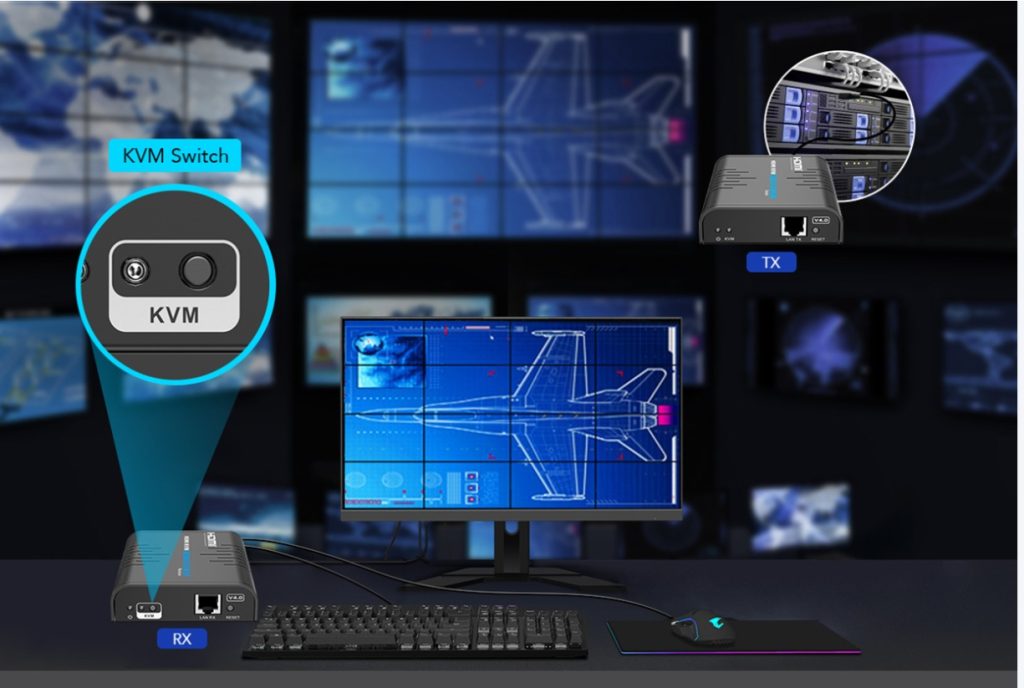

Bạn có thể dễ dàng mở rộng thiết lập này để hỗ trợ hàng trăm thiết bị và màn hình bằng cách thêm bộ mã hóa và giải mã. Bộ thu phát HDMI Extender 4K PLANET IHD-420PT/IHD-420PR có khả năng truyền hình ảnh 4K với USB KVM điều khiển chuột/bàn phím dễ dàng. Các hệ thống này được thiết kế để cắm và chạy mà không cần cấu hình phức tạp và hoạt động trơn tru với các bộ chuyển mạch Ethernet được quản lý và không được quản lý.

Bộ chuyển mạch Ethernet

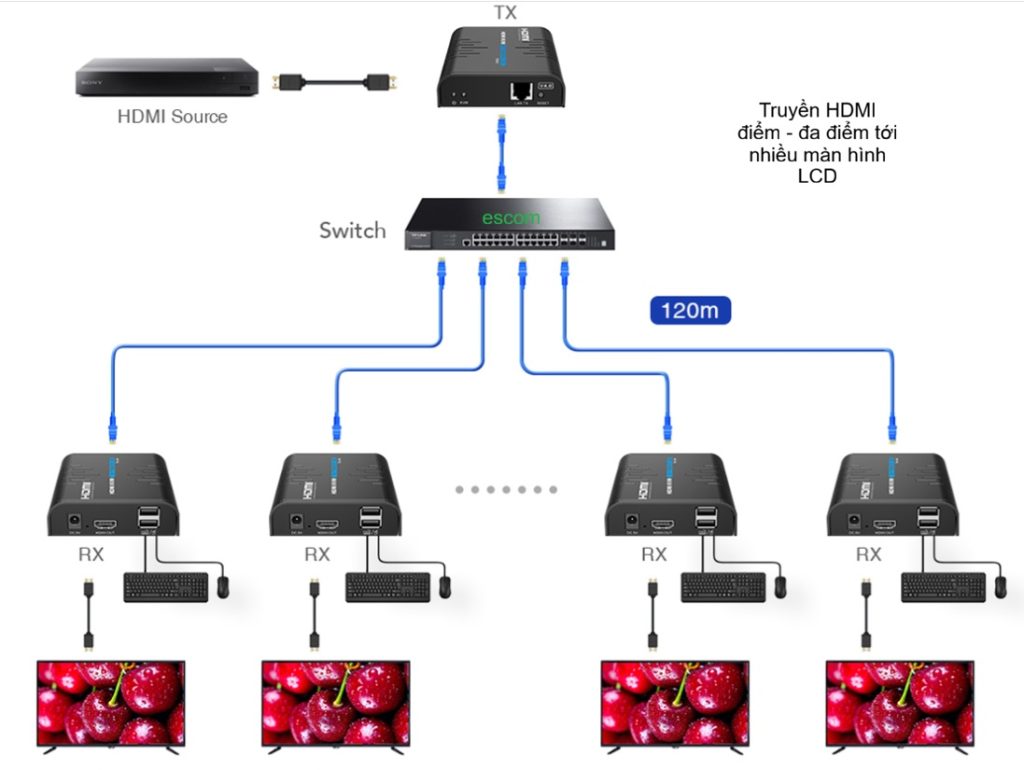

Bộ chuyển mạch Ethernet cho phép truyền và phân phối dữ liệu hình ảnh/âm thanh từ bất kỳ nguồn nào tới nhiều màn hình. Ví dụ: nó đồng thời gửi cùng một tín hiệu đến hai, ba hoặc nhiều màn hình, cho phép bạn chuyển đổi giữa các nguồn khác nhau được kết nối với mạng.

Tuy nhiên, khi chọn bộ chuyển mạch Ethernet cho thiết lập HDMI qua IP, việc đảm bảo nó có đủ băng thông để xử lý luồng dữ liệu mà không gặp sự cố là rất quan trọng. Một bộ chuyển mạch thiếu dung lượng cần thiết có thể gây ra các vấn đề như màn hình nhấp nháy hoặc ảnh hưởng đến trải nghiệm nghe nhìn của khán giả.

Lợi ích của bộ chuyển đổi HDMI qua mạng IP

• Mang lại sự linh hoạt và khả năng mở rộng cao hơn: HDMI Extender qua IP mang lại sự linh hoạt tuyệt vời. Không giống như các HDMI truyền thống vốn bị giới hạn bởi chiều dài cáp (thường không vượt quá 10 mét), bộ nối dài HDMI qua IP mở rộng tín hiệu đến khoảng cách xa hơn nhiều bằng cáp Ethernet. Nó rất phù hợp cho các không gian rộng lớn như sân vận động thể thao, hội trường hội nghị và thậm chí cả các tòa nhà nhiều tầng. Điều này cũng có nghĩa là bạn có thể dễ dàng mở rộng quy mô, chẳng hạn như thêm nhiều màn hình hoặc thiết bị hơn.
• Hiệu quả chi phí: Việc chạy nhiều cáp HDMI trong một tòa nhà khá tốn kém và phức tạp. Tuy nhiên, HMDI qua IP sử dụng cơ sở hạ tầng mạng hiện có. Cáp Ethernet rẻ hơn và bộ chuyển mạch mạng linh hoạt hơn nhiều so với bộ chuyển mạch ma trận HDMI, giúp toàn bộ quá trình thiết lập trở nên tiết kiệm chi phí, đặc biệt là đối với các hệ thống lớn hơn.
• Bộ chuyển mạch băng thông và độ phân giải cao: Với HDMI qua IP, bạn không còn bị giới hạn bởi các tính năng HDMI tiêu chuẩn nữa. Tùy thuộc vào tốc độ mạng, bạn có thể truyền nội dung độ phân giải cao như 4K hoặc thậm chí 8K với độ trễ tối thiểu. Do đó, HDMI qua IP dường như là một lựa chọn tốt trong nhiều ứng dụng đòi hỏi chất lượng hình ảnh cao, chẳng hạn như biển báo kỹ thuật số, phát sóng và rạp hát tại nhà cao cấp.
• Bảo trì và quản lý dễ dàng: Việc quản lý và khắc phục sự cố khi sử dụng bộ mở rộng HDMI qua IP trở nên dễ dàng hơn rất nhiều. Bạn không cần phải kiểm tra từng cáp HDMI nếu có sự cố. Bạn có thể chẩn đoán sự cố qua mạng. Hơn nữa, phần mềm quản lý giúp việc điều khiển nhiều thiết bị và màn hình từ một vị trí trung tâm trở nên dễ dàng. Đây là một lợi ích to lớn cho bất kỳ loại hình lắp đặt quy mô lớn nào.
• Công nghệ tiên tiến: Khi độ phân giải video và định dạng âm thanh tiếp tục phát triển, HDMI qua IP sẽ là một giải pháp tiên tiến. Vì nó dựa vào mạng thay vì cáp, nên nó sẽ dễ dàng áp dụng các tiêu chuẩn và công nghệ mới. Điều này cũng có nghĩa là bạn không phải lo lắng về việc hệ thống của mình trở nên lỗi thời theo sự phát triển của công nghệ.

Ứng dụng của bộ mở rộng HDMI qua mạng IP

HDMI qua IP là một hệ thống đa năng có thể sử dụng trong nhiều môi trường kình doanh và giải trí khác nhau, bao gồm:.

• Bán lẻ và biển báo kỹ thuật số: Các cửa hàng bán lẻ, sân bay, trung tâm thương mại và các không gian công cộng khác sử dụng HDMI qua IP để quản lý biển báo kỹ thuật số từ một vị trí trung tâm. Việc cập nhật nội dung trên nhiều màn hình cùng lúc thật dễ dàng, giúp tiết kiệm thời gian và công sức.
• Môi trường doanh nghiệp: HDMI qua IP có thể là một bước đột phá trong ngành kinh doanh. Nó cho phép bạn chia sẻ liền mạch các bài thuyết trình, video và nội dung khác trên nhiều màn hình trong các phòng họp khác nhau. Ngoài ra, bạn có thể tích hợp nó vào các thiết lập hội nghị truyền hình để đảm bảo mọi người đều có được trải nghiệm chất lượng cao như nhau.
• Phát sóng & phát trực tuyến: HDMI qua IP mang đến một giải pháp tiết kiệm chi phí để quản lý nhiều nguồn cấp dữ liệu camera, nguồn và màn hình trong lĩnh vực phát sóng. Giải pháp này rất phù hợp cho các sự kiện trực tiếp, nơi video chất lượng cao cần được truyền đến nhiều địa điểm với độ trễ tối thiểu.
• Giáo dục và đào tạo: HDMI qua IP hỗ trợ học tập từ xa và phát trực tiếp các bài giảng trong trường học, cao đẳng và trung tâm đào tạo. Nó cũng cho phép phân phối nội dung giáo dục dễ dàng trên nhiều lớp học hoặc thậm chí là nhiều cơ sở.
• Hệ thống giải trí tại gia: Hãy tưởng tượng bạn có thể truyền phát bộ phim yêu thích từ phòng khách đến mọi TV trong nhà mà không cần sử dụng nhiều loại cáp. Nghe thật tuyệt vời phải không? HDMI qua IP tập trung các nguồn phương tiện của bạn và phân phối chúng khắp nhà, thông qua mạng hiện có.

Những thách thức khi sử dụng bộ nối dài HDMI qua mạng IP

Mặc dù bộ mở rộng HDMI qua mạng IP mang lại nhiều lợi ích, nhưng nó cũng đi kèm với những thách thức.

• Yêu cầu về mạng: Sự thành công của bộ chuyển đổi HDMI qua IP phụ thuộc vào tốc độ và chất lượng mạng. Bạn cần một cơ sở hạ tầng mạng mạnh mẽ để xử lý nội dung video băng thông cao, đặc biệt là khi bạn muốn độ phân giải lên đến 4K hoặc 8K. Vì vậy, điều này có thể đồng nghĩa với việc nâng cấp bộ chuyển mạch mạng, hệ thống cáp và đường truyền.
• Đối mặt với các vấn đề về độ trễ: Thật vậy, bộ mở rộng HDMI qua IP đã xuất hiện trên thị trường để giảm thiểu độ trễ. Tuy nhiên, bạn vẫn có thể gặp phải độ trễ, đặc biệt nếu mạng chưa được tối ưu hóa. Đây sẽ là một mối lo ngại đáng kể đối với các ứng dụng video thời gian thực, chẳng hạn như chơi game hoặc phát sóng trực tiếp.
• Khả năng tương thích và tiêu chuẩn: Không phải tất cả các bộ chuyển đổi HDMI qua IP đều được thiết kế giống nhau. Các thương hiệu khác nhau có công nghệ và tiêu chuẩn nén khác nhau, điều này có thể dẫn đến các vấn đề về khả năng tương thích. Vì vậy, bạn phải đảm bảo tất cả các thành phần trong hệ thống của mình tương thích và hỗ trợ các tính năng bạn mong muốn.
• Thiết lập phức tạp cho người mới bắt đầu: Những người chưa quen với mạng có thể thấy việc thiết lập hệ thống mở rộng HDMI qua mạng IP hơi phức tạp. Việc này bao gồm việc cấu hình bộ chuyển mạch mạng, quản lý địa chỉ IP và tìm hiểu cách thức hoạt động của bộ mã hóa và giải mã. Tuy nhiên, nhiều nhà sản xuất hiện nay cung cấp cho khách hàng giao diện và hướng dẫn thân thiện với người dùng để đơn giản hóa quy trình.

Cách thiết lập và lắp đặt bộ chuyển mạch HDMI qua mạng IP

Lập kế hoạch bố trí mạng

Đầu tiên là xác định số lượng thiết bị nguồn: (như máy chủ đa phương tiện, đầu phát Blu-ray hoặc máy chơi game) và thiết bị hiển thị (TV hoặc màn hình). Điều này giúp bạn quyết định số lượng bộ phát HDMI và bộ thu HDMI cần thiết.

Bước tiếp theo là lập sơ đồ cách mỗi thiết bị kết nối thông qua bộ chuyển mạch mạng và cáp. Một mạng chuyên dụng là cơ sở hạ tầng tốt cho bộ chuyển đổi HDMI qua mạng IP để tránh tắc nghẽn và đảm bảo hiệu suất tốt hơn.

Chọn phần cứng phù hợp

Bạn phải đảm bảo rằng tất cả thiết bị của mình đều tương thích và hỗ trợ các tính năng cần thiết (chẳng hạn như độ phân giải 4K). Sử dụng sản phẩm từ cùng một nhà sản xuất sẽ tốt hơn về tổng thể và đơn giản hóa quy trình.

Sử dụng bộ chuyển mạch Gigabit Ethernet hoặc cao hơn để xử lý băng thông lớn của tín hiệu HDMI, nên sử dụng bộ chuyển mạch được quản lý để kiểm soát mạng tốt hơn.

Sử dụng cáp Ethernet Cat5e, Cat6 hoặc Cat6a sẽ rất tuyệt. Cat6 hoặc Cat6a là lựa chọn tốt cho khoảng cách xa hơn hoặc độ phân giải cao hơn (4K trở lên).

Tối ưu hóa cài đặt mạng

Trên các bộ chuyển mạch mạng được quản lý, việc bật IGMP Snooping sẽ quản lý lưu lượng hiệu quả và giảm tắc nghẽn mạng.

Luôn gán địa chỉ IP tĩnh cho bộ phát và bộ thu HDMI. Điều này đảm bảo kết nối hệ thống và đơn giản hóa việc khắc phục sự cố.

Thiết lập VLAN (mạng cục bộ ảo) cho lưu lượng HDMI qua IP để cô lập lưu lượng này khỏi các lưu lượng mạng khác và nâng cao hiệu suất.

Tập trung vào độ trễ thấp và chất lượng

Cấu hình bộ phát HDMI và bộ thu HDMI để đạt độ trễ thấp, đặc biệt khi bạn sử dụng hệ thống cho các sự kiện trực tiếp hoặc chơi game.

Ưu tiên lưu lượng HDMI qua IP trên bộ chuyển mạch mạng để giảm độ trễ và mang lại khả năng truyền tải video và âm thanh mượt mà.

Kiểm tra & Xử lý sự cố

Trước khi triển khai toàn bộ, hãy kiểm tra một nguồn và màn hình duy nhất để kiểm tra chất lượng video, độ trễ và đồng bộ âm thanh. Bạn cũng có thể sử dụng một công cụ để theo dõi các vấn đề như mất gói tin hoặc đột biến băng thông. Điều này rất hữu ích để xác định và giải quyết các vấn đề trước.

Bạn cần đảm bảo cáp được an toàn, thiết bị được kết nối đúng cách và phần mềm hệ thống được cập nhật. Nếu gặp bất kỳ sự cố kết nối nào, hãy khởi động lại thiết bị.

Bảo mật và ghi lại dữ liệu mạng

Sử dụng mật khẩu mạnh, mã hóa và tường lửa để bảo vệ mạng khỏi truy cập trái phép. Luôn ghi lại địa chỉ IP, cài đặt và vị trí thiết bị. Dán nhãn cáp và thiết bị để dễ dàng nhận dạng trong quá trình bảo trì.

Lên kế hoạch mở rộng trong tương lai

Luôn chọn các giải pháp có khả năng mở rộng và đảm bảo thiết lập mạng có thể hỗ trợ thêm các thiết bị mà không cần cấu hình lại toàn bộ. Kiểm tra các sự cố về hiệu suất mạng hàng ngày và sao lưu các cài đặt cấu hình để nhanh chóng khắc phục sự cố.

Với cách làm này, bạn sẽ có được một hệ thống HDMI Over IP mạnh mẽ, có khả năng mở rộng, linh hoạt và sẵn sàng cho các nhu cầu trong tương lai.
